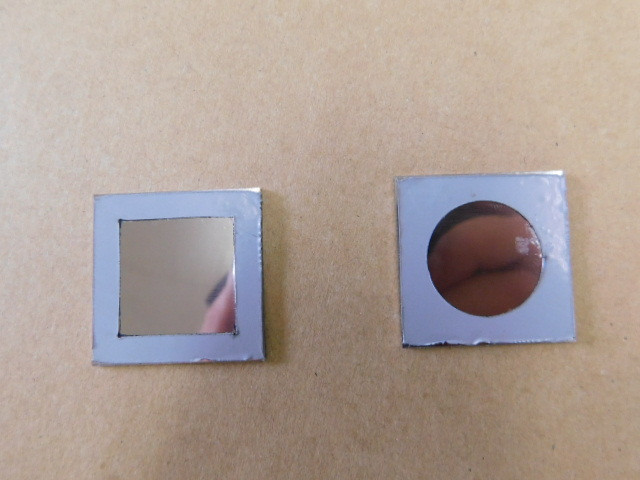

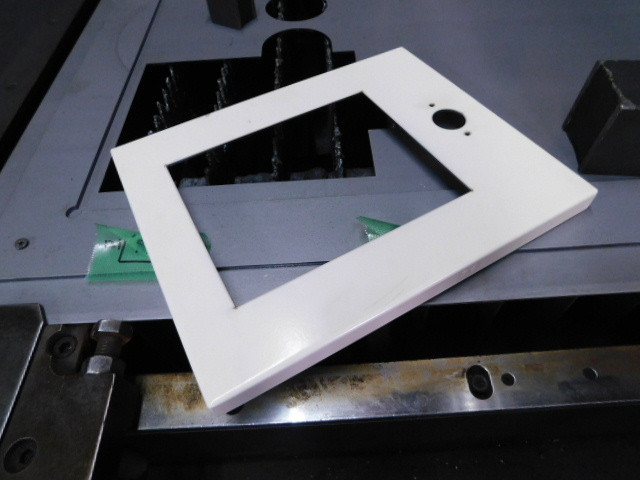

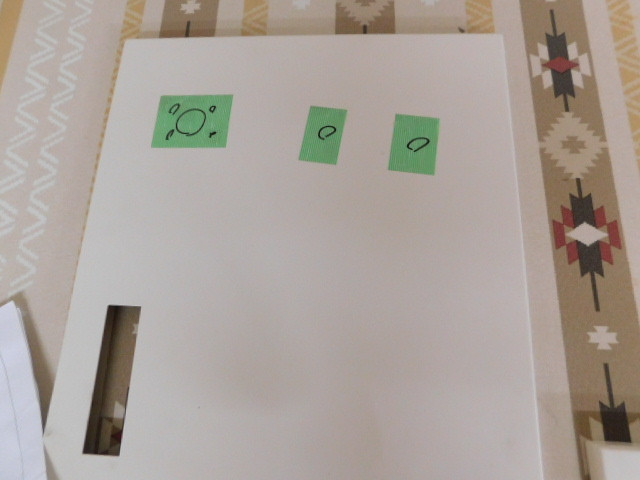

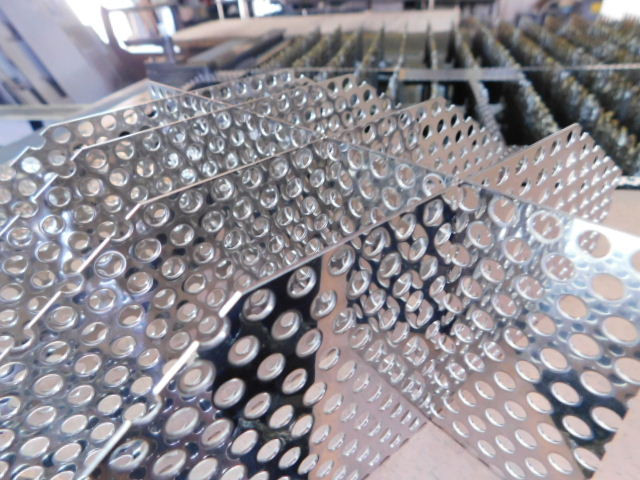

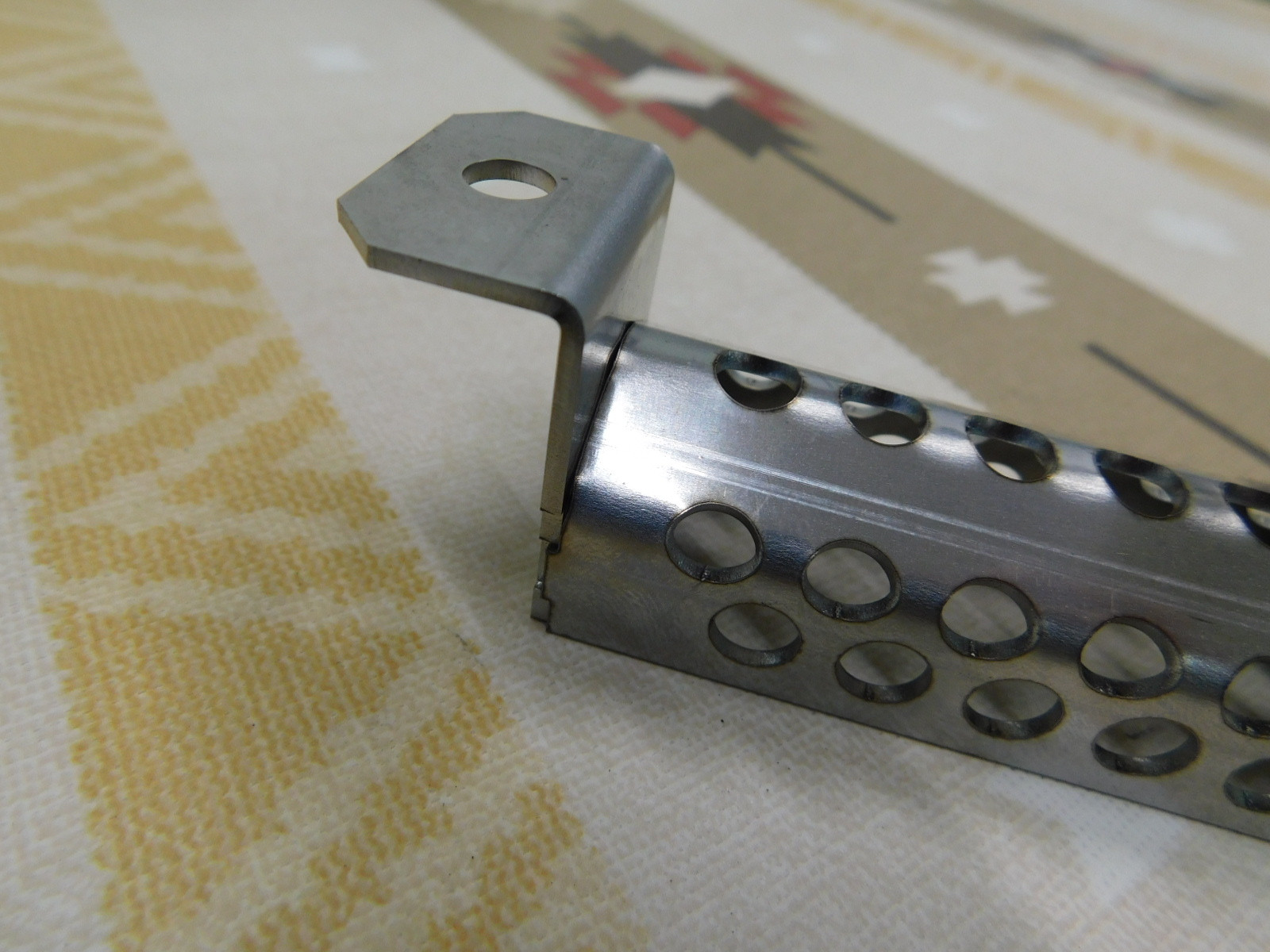

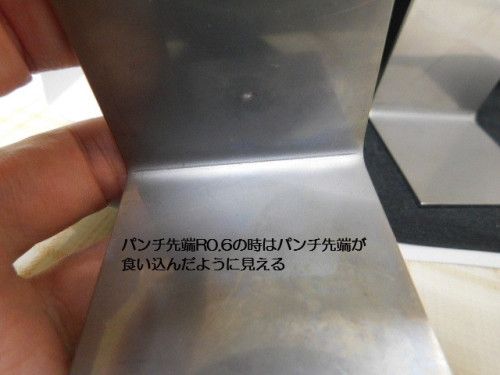

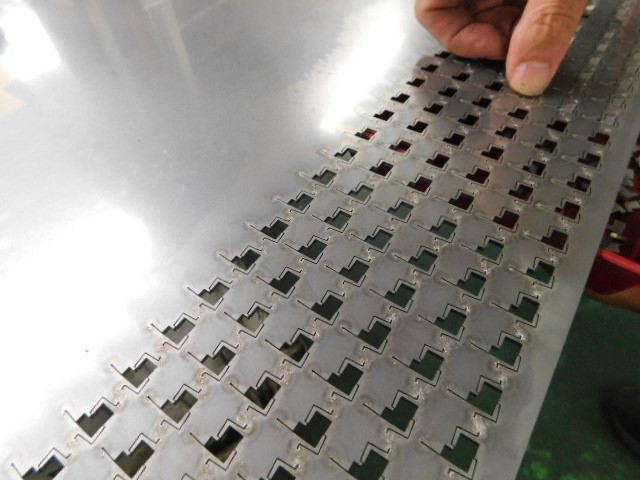

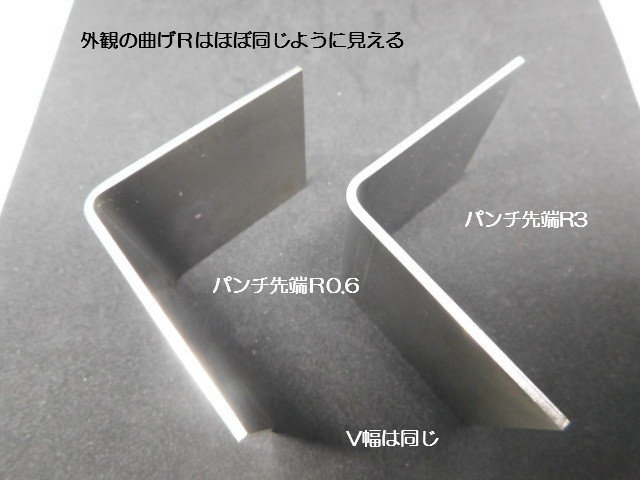

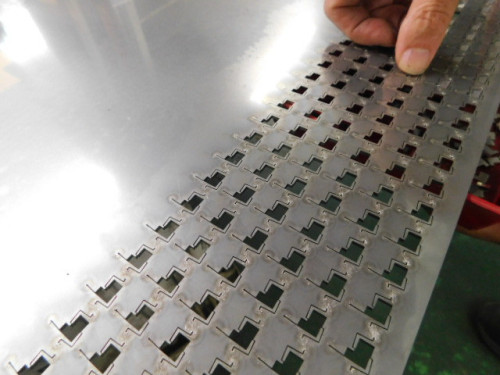

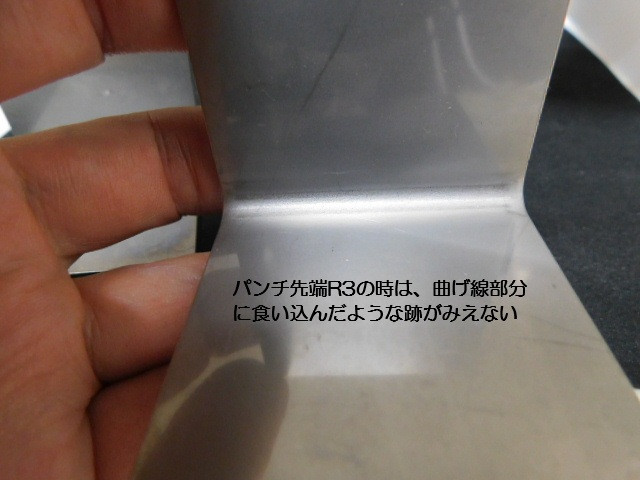

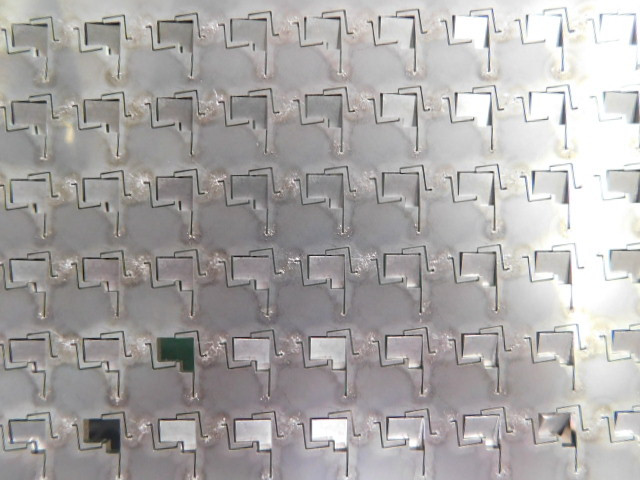

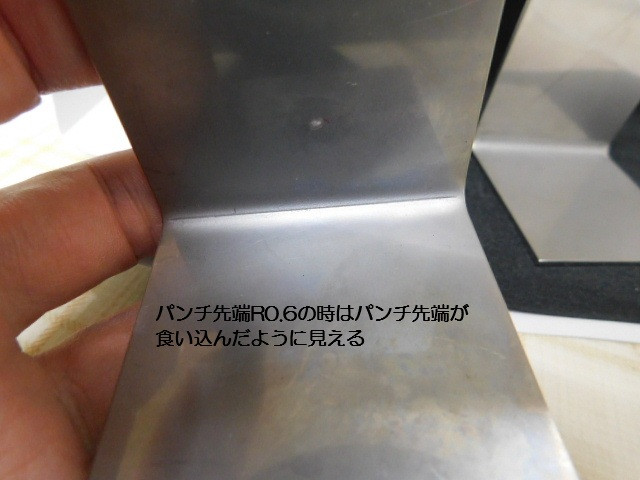

同じV幅でパンチの先端Rを変化させた場合です。V18の場合内Rは大体1/6のR3ということになります。
先端Rの違いは曲げ部分の形状で、先端Rが小さいと食い込んだような曲げ跡が付きます。

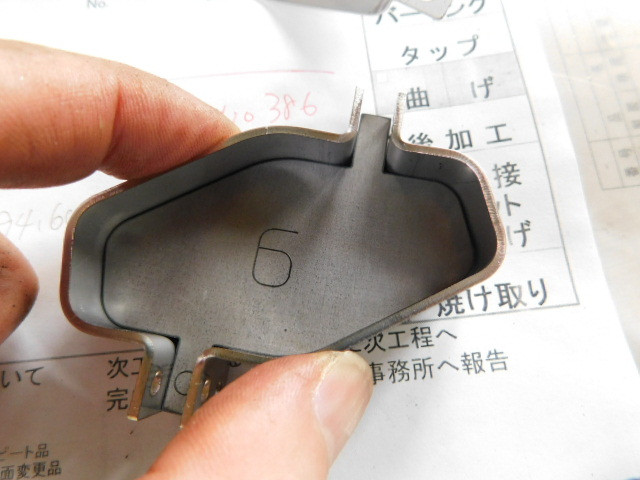

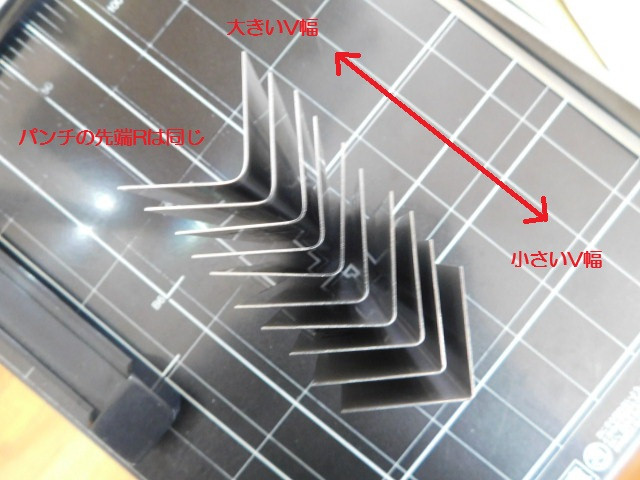

板金加工での曲げ加工ではボトミングによる曲げ加工が一般的です。
ボトミングによる内側の曲げ半径r(内R)は使用するダイのV幅による影響を受け、内RはV幅のおおよそ1/6になります。
写真では同じパンチを用いても、V幅が変わると内Rが変化しているのがお分かりになると思います。

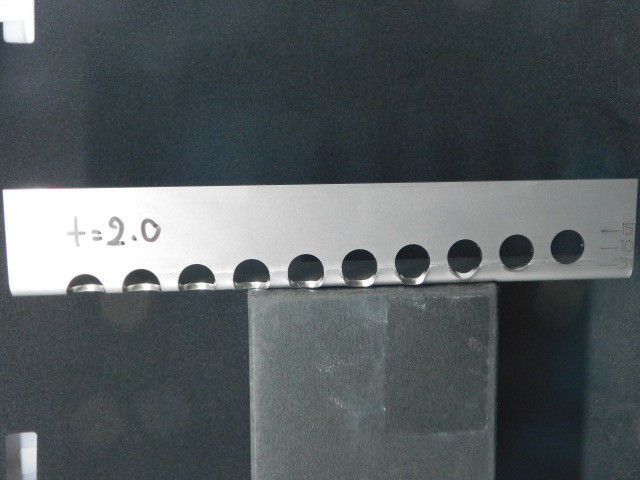

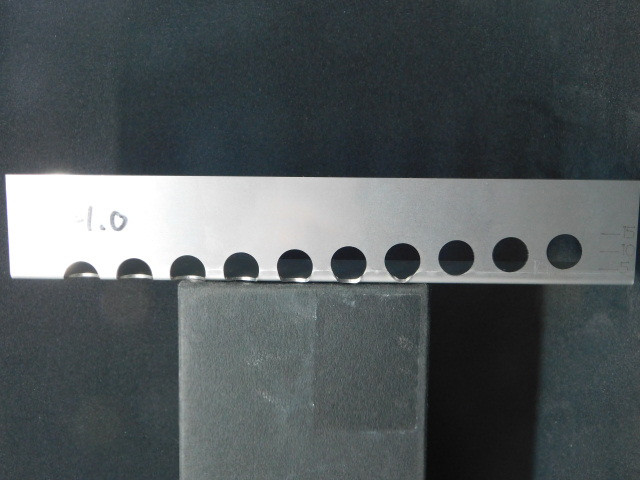

Φ10の穴を曲げ線から1㎜ずつずらして穴をあけています

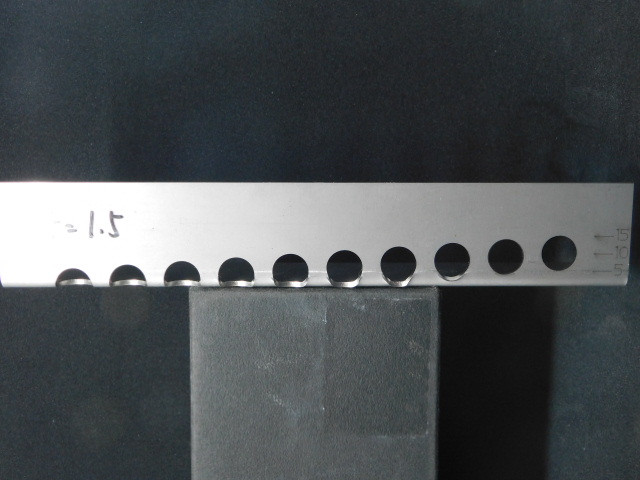

Φ10の穴を曲げ線から1㎜ずつずらして穴をあけています。

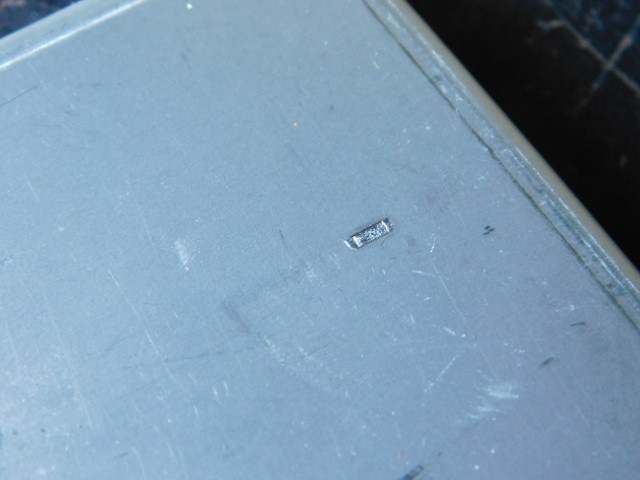

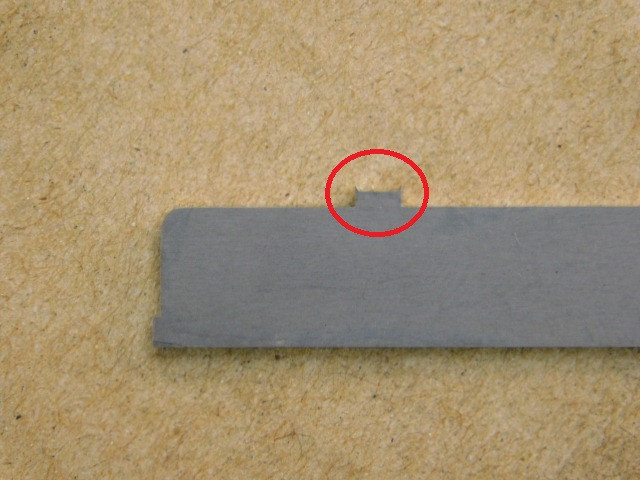

少し突起をつけることで、この突起をつぶすことで製品の固定が容易に行えます。
荷重のかからない仕切の固定などはこれで十分です。
形状に制限はありますが、通常ので行うFR曲げよりもフラットパンチによるFR曲げ加工のほうが仕上がりはきれいなります。
SUS304 t1の製品だとこんな感じになりました。

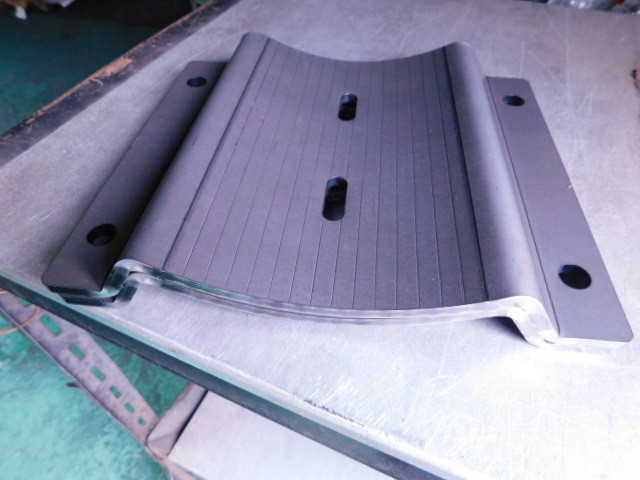

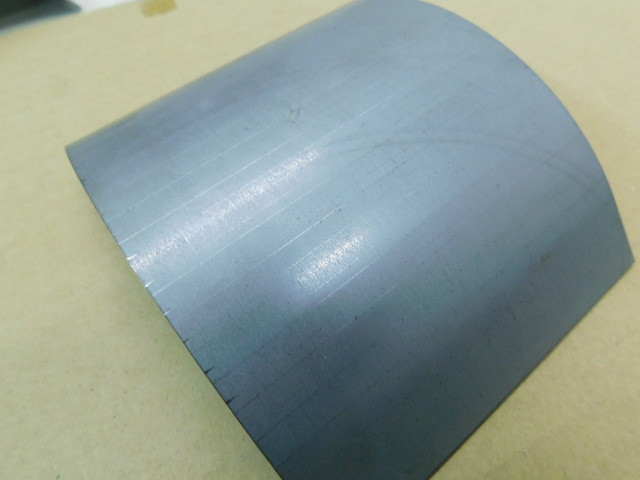

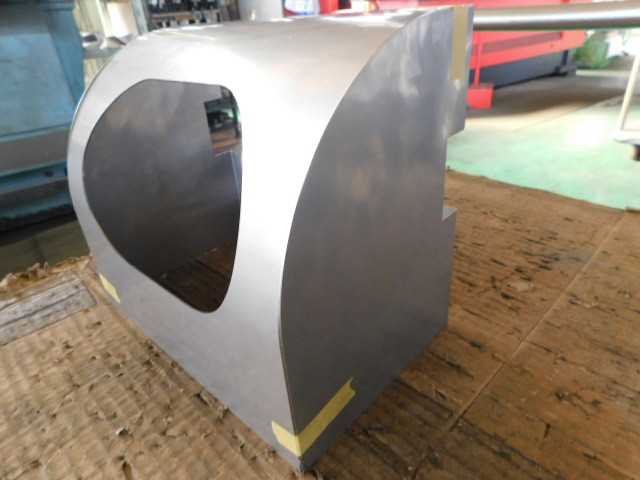

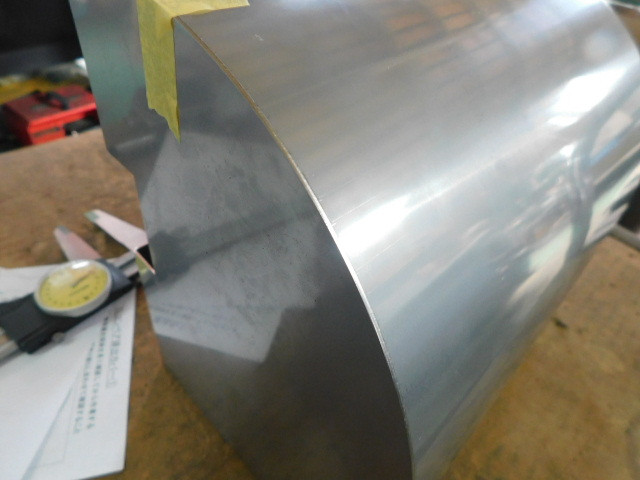

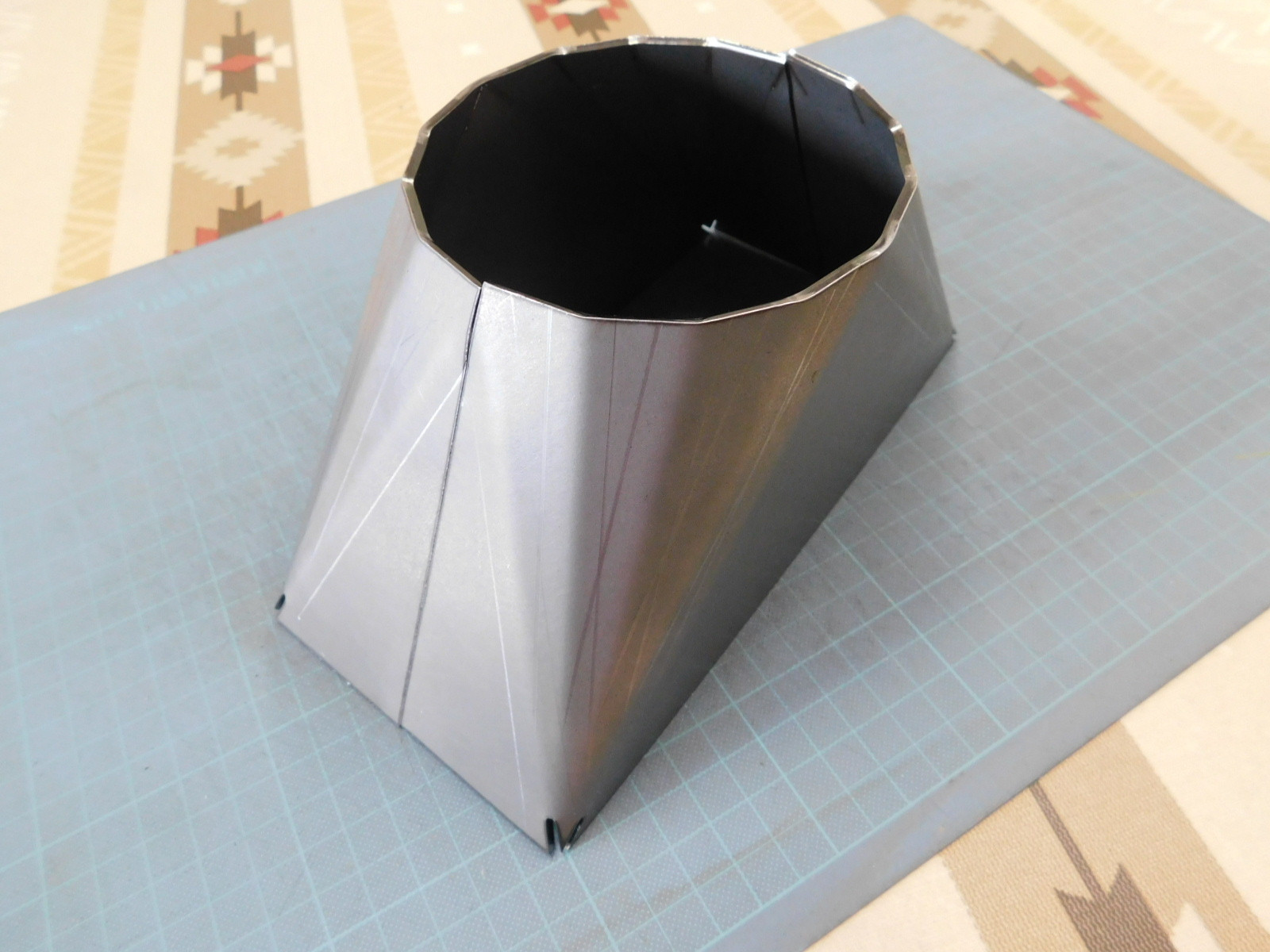

専用の金型がない場合でも、近似的に多段曲げをすることでR曲げを行うことが出来ます。
ただし、今回のような形状では厳密に言うと曲げられない部分がありますので、曲げが可能になるように一部修正はしています。

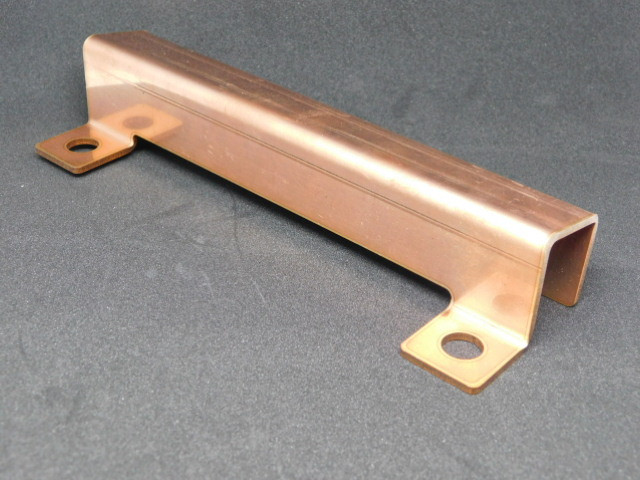

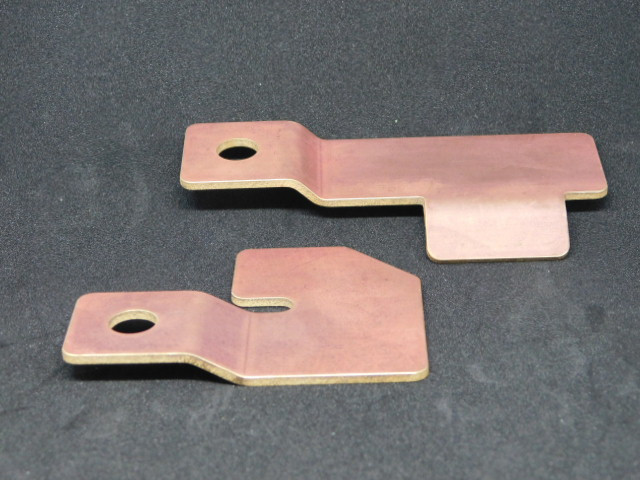

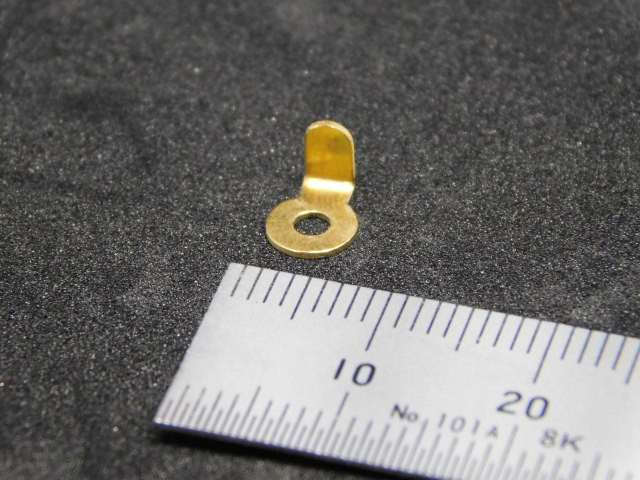

真鍮の加工に加え、銅の加工も行えるようになりました。
( 小さくて少量の場合、銅については現在材料支給をお願いしています。)

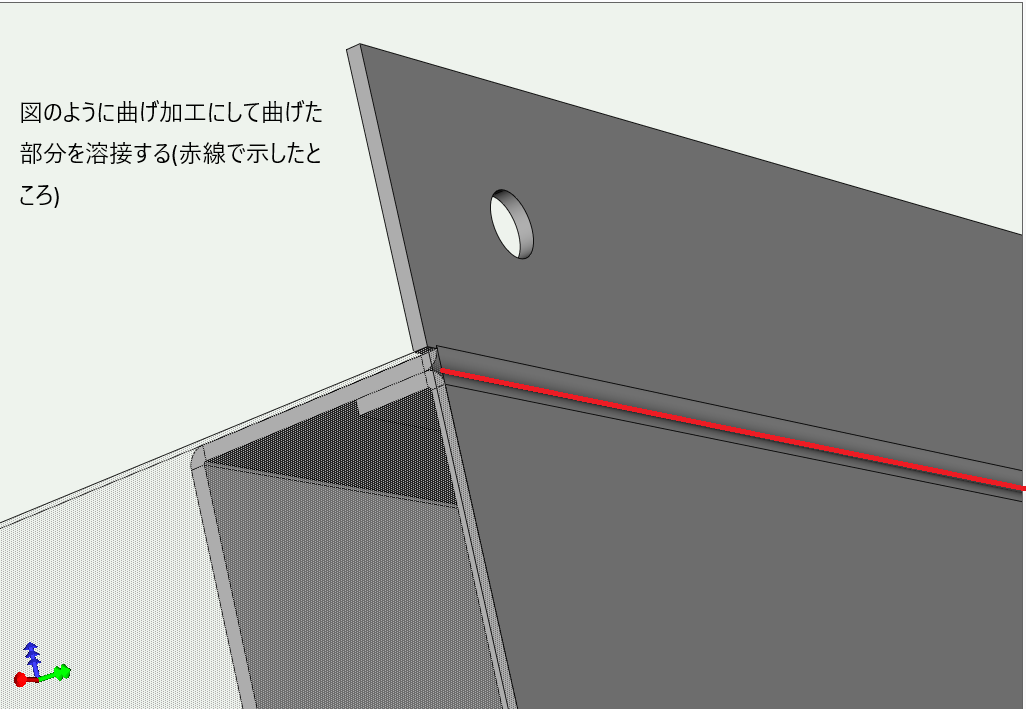

もともとの図面は平板にコの字曲げの部品がくっついたような形状でしたが、全周溶接ということでしたので、ひずみを低減するために形状の変更をお願いして許可をいただきました。
実際の結果がご覧の通りです。

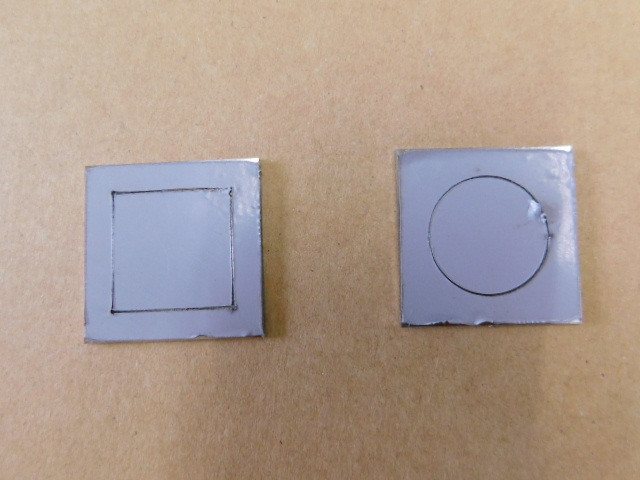

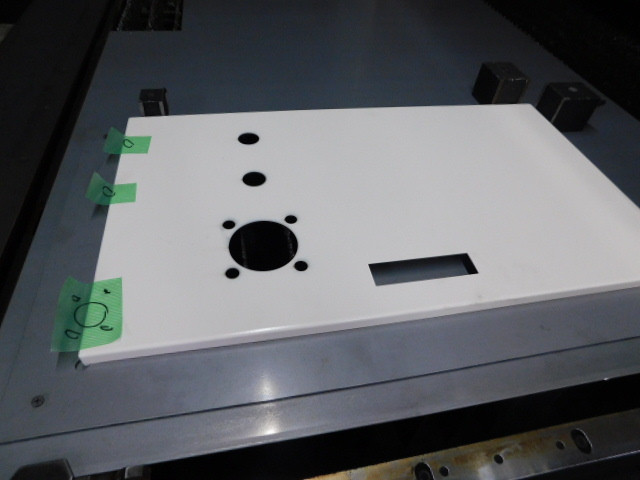

ステンレスの研磨材など表面に傷がつくと困るような場合で、溶接工程もあるときはレーザ切断中に保護ビニルのみ切断して、溶接個所のビニルをはがせるようにします。
ビニルをはがしても、レーザの跡が残っていません。

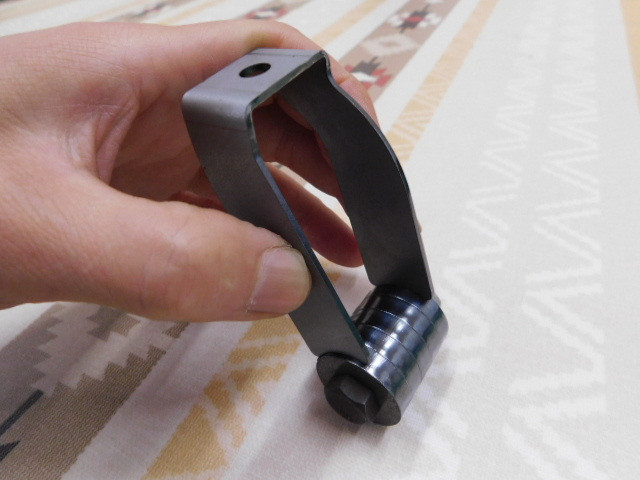

パイプの加工ではおなじみの手曲げ加工ですが、コの字曲げの形状からも同様の加工が行えます。

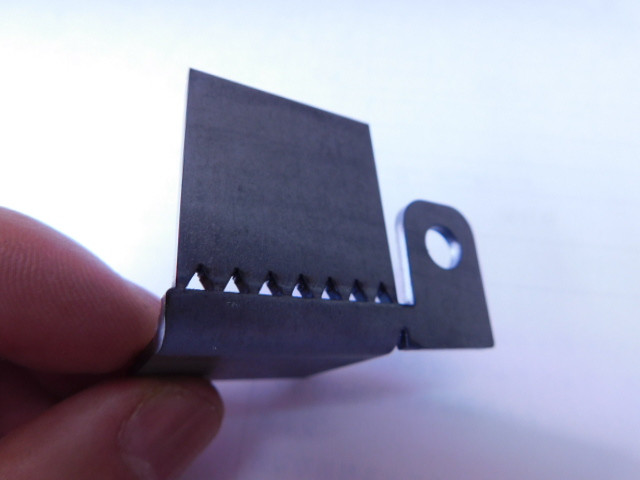

立ち上がりの小さな場合、V曲げ加工で曲がらないことがあります。該当部分を溶接するなどの対応が必要なのですが、板厚が薄い場合では写真のようなタブを作り、曲げることが出来ます。(ただし、通常の曲げの場合と異なり、見栄えは少し悪くなります。)
同様の方法で他の製品も曲げてみました。

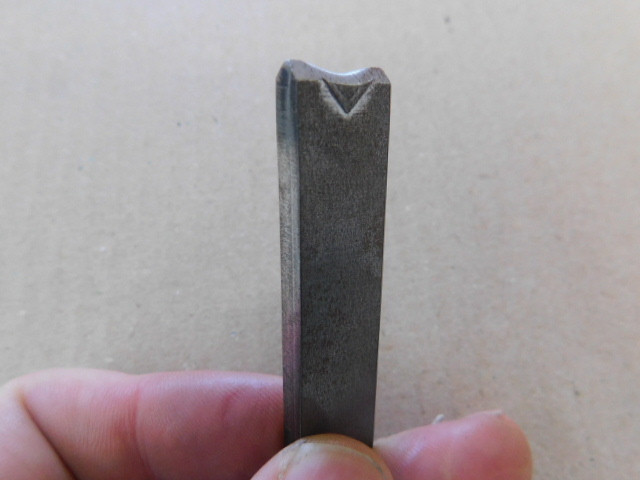

簡易金型をつくることでリブ出し加工も可能です。
今回SPHCで金型を作っていますので数個作ると、こんな感じでへたってしまいました。

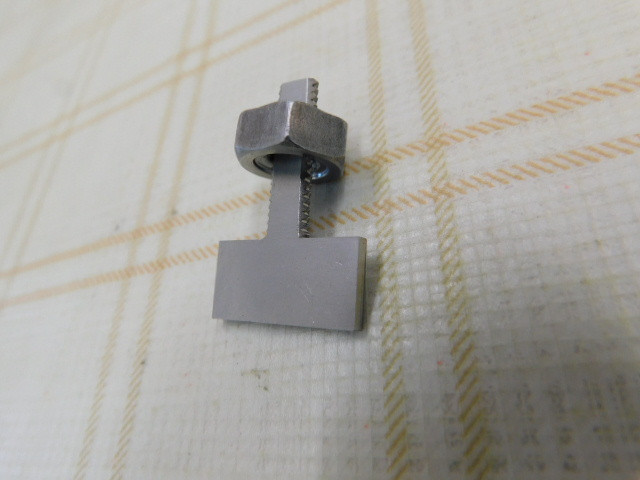

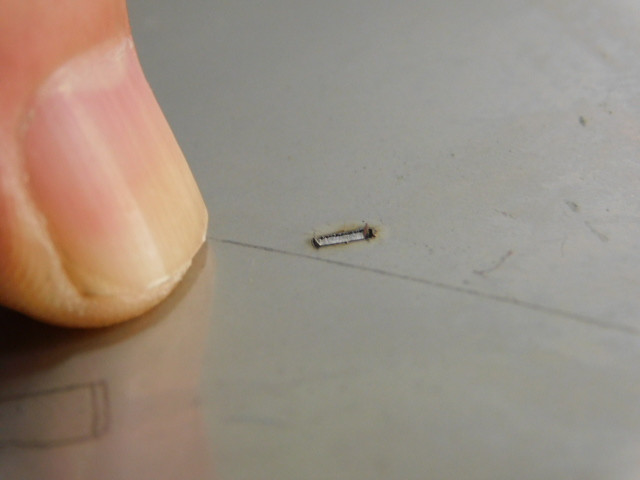

SUSのt2でM6のボルトを作ってみました。
かつて所有していた1.5KWレーザでのCW切断です。

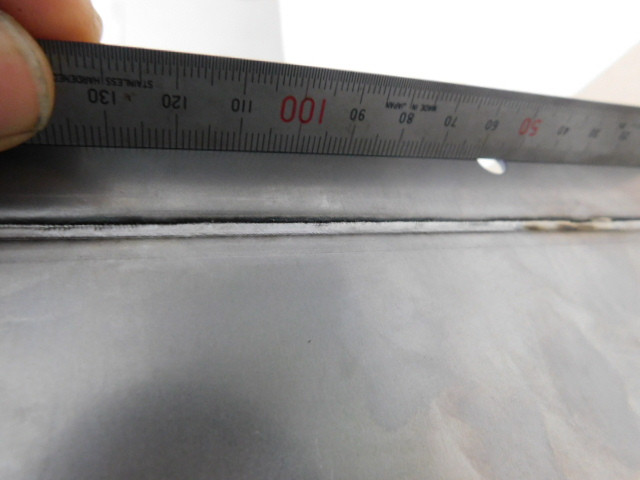

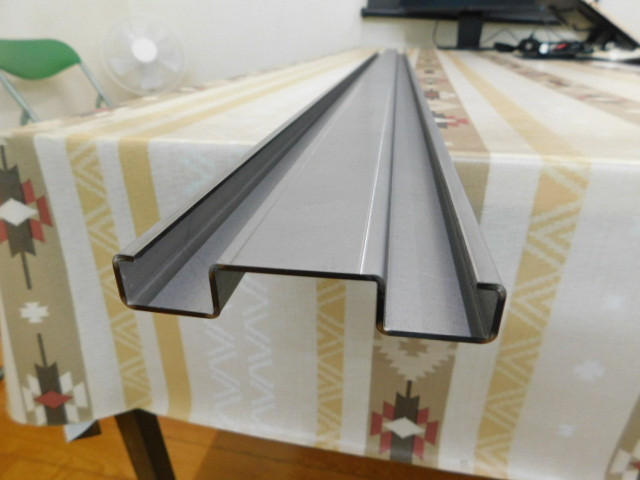

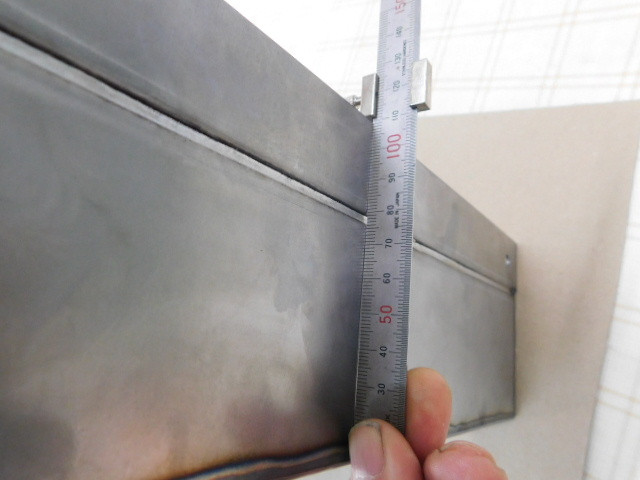

板厚t1.6 長さ1390
精度はいらないということで対応しました。

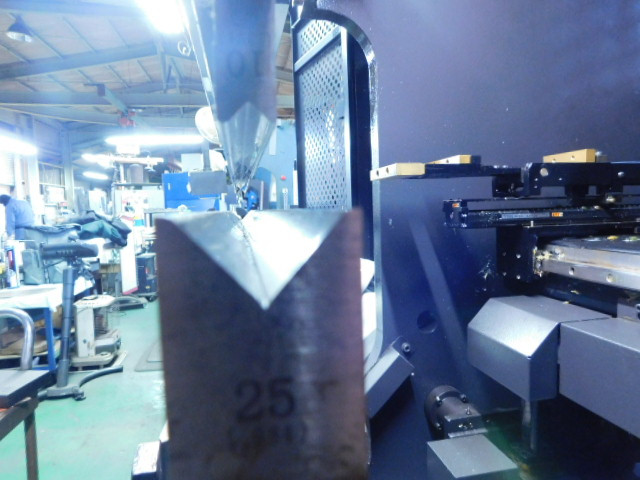

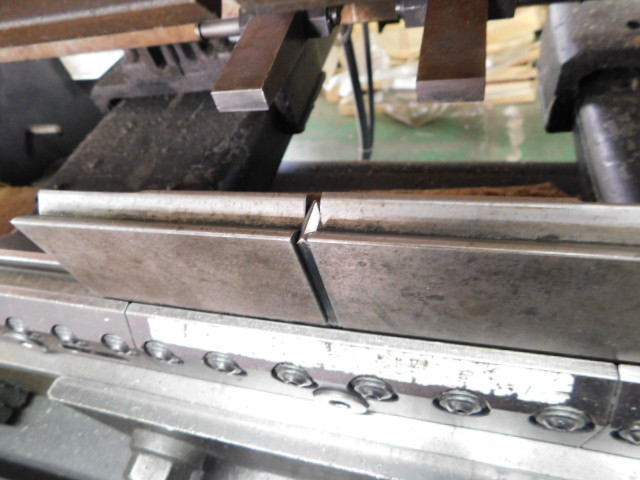

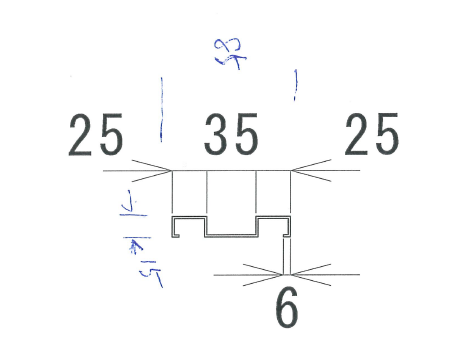

耳付き金型を利用して深曲げ加工を行いました。
フラットパンチによるFR曲げです。
後日R部分に穴が開いたものも製作しました。

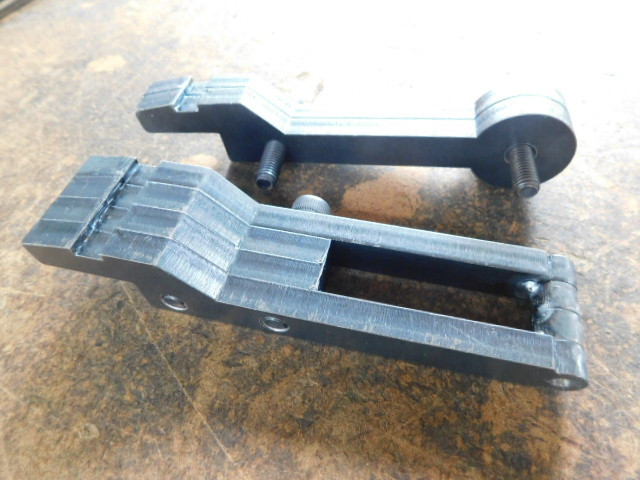

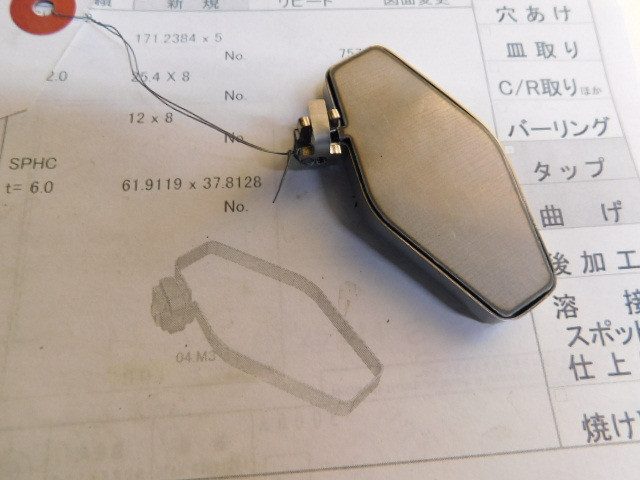

SPHC t4.5の溶接部品

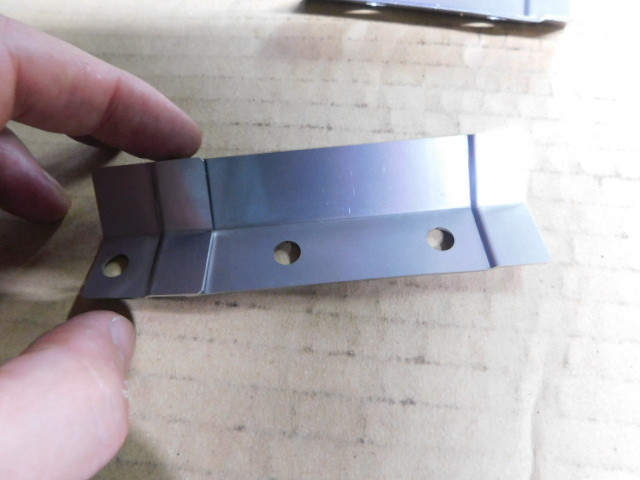

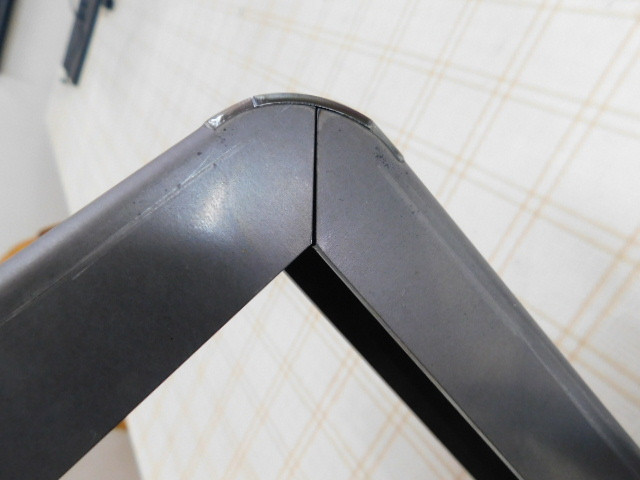

アマダさんでいうビーナスカットを施した曲げ加工

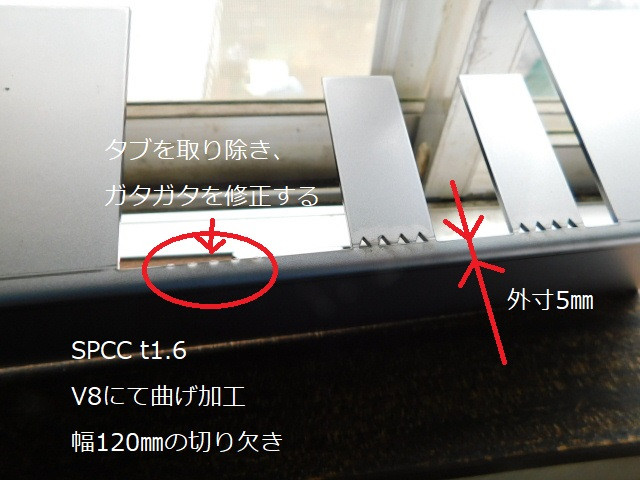

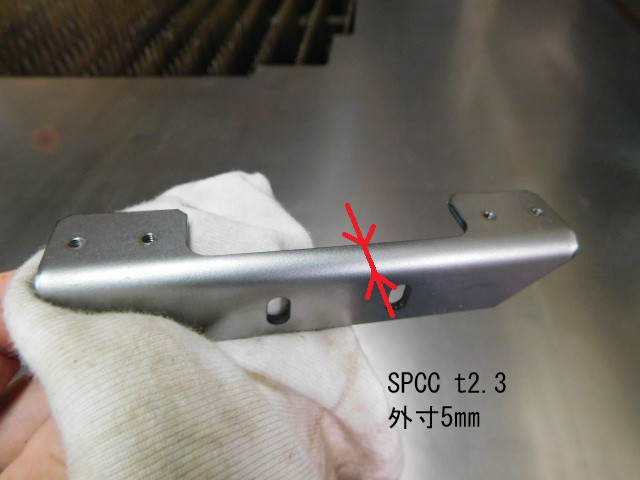

ショートフランジの曲げ加工。あとでタブ部分を取り除きます。
段押しをしてからL曲げ加工を行っています。
高さの低い角丸

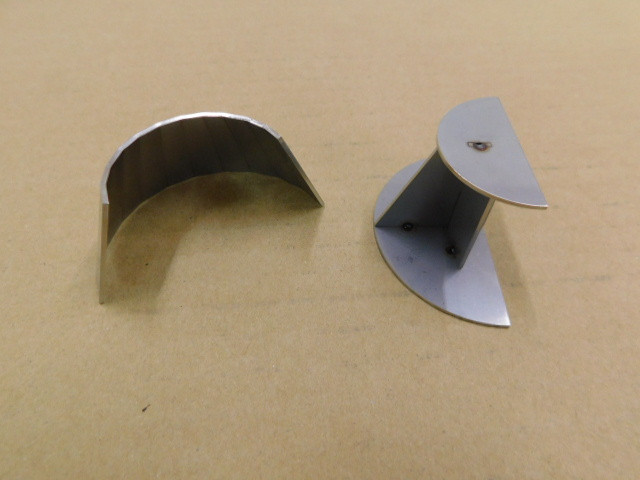

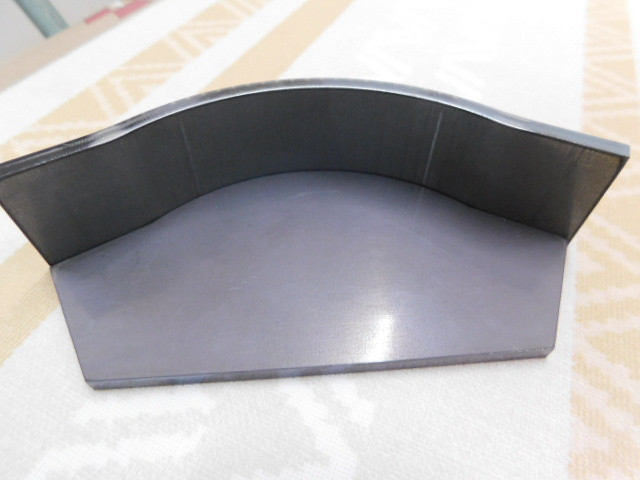

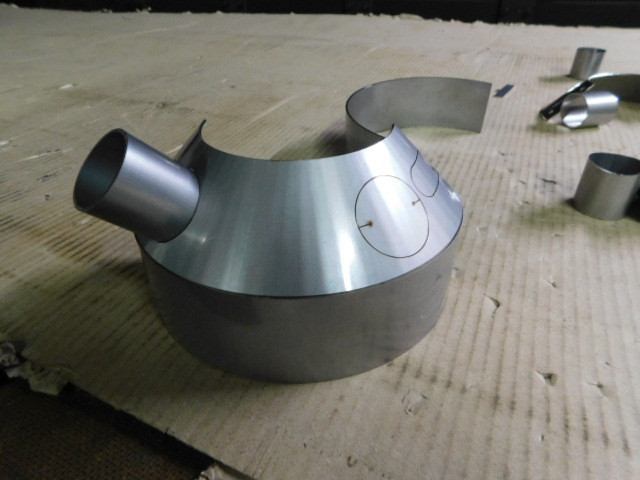

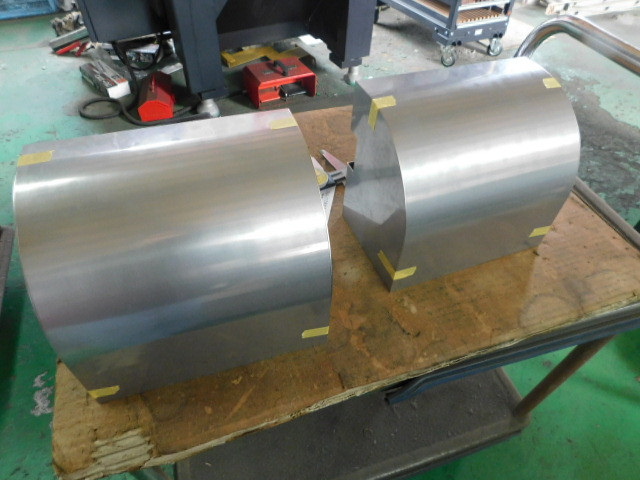

円錐のR曲げ
ちょっと厄介なR曲げ
目をそろえての切断です。

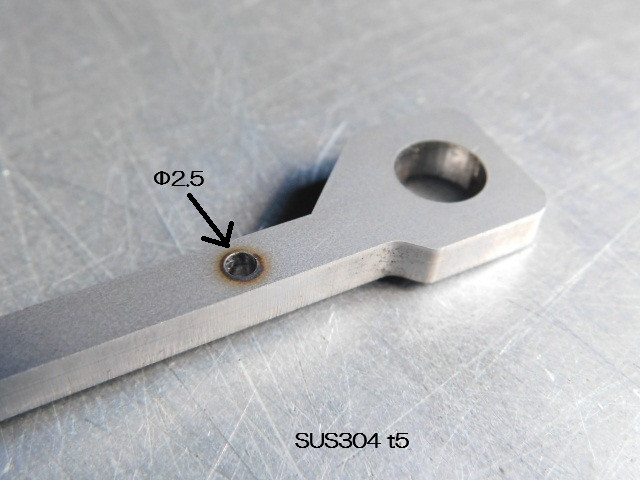

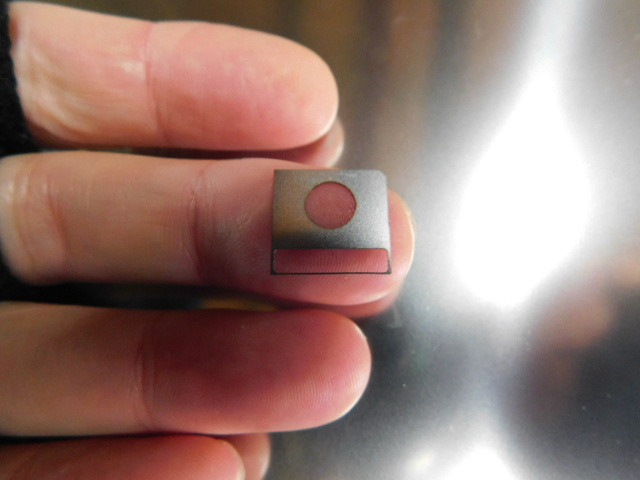

板厚よりも小さい穴も可能ですが、ピアス後に切りはじめにおこりやすいプラズマ発生防止のためにΦ1.6の穴をあけてから、切断を行っています。
そのためΦ2.5のような小さな穴の場合、製品側にも熱の影響の後が出てしまいます。

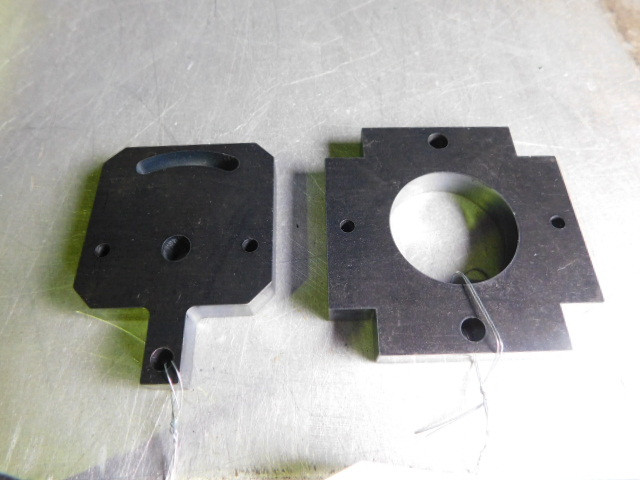

SPHC t9 タップ下穴
曲げ後、レーザ切断しています。
CO2レーザでもここまでの加工は可能です。

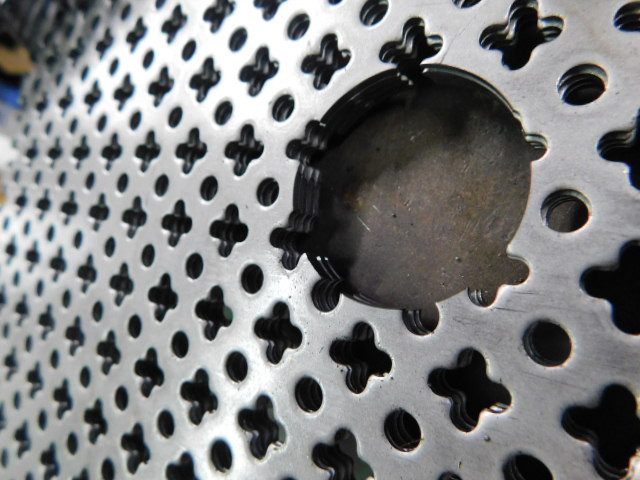

穴位置を揃えての切断

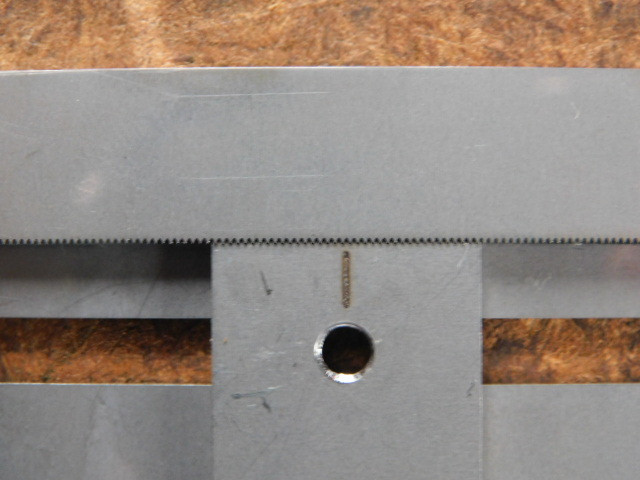

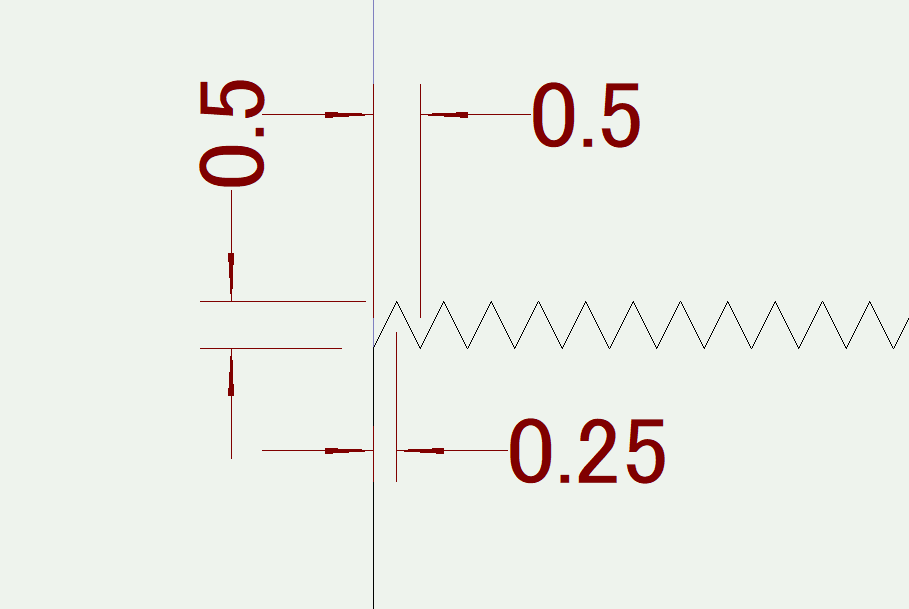

SUS304 t2.0 0.5㎜ピッチのギザギザ

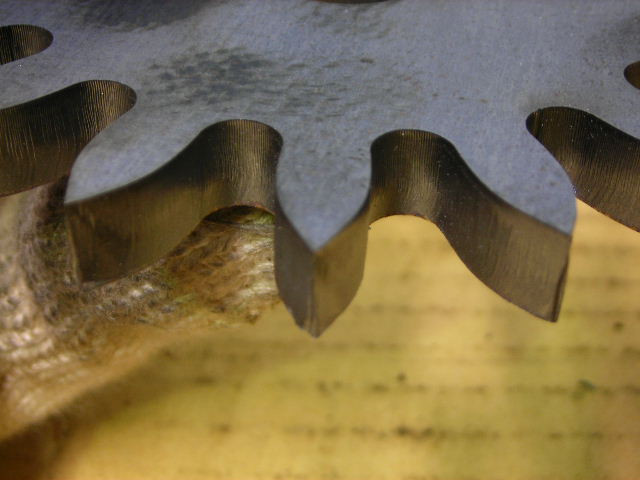

SPHC t9.0 1.5kwのCO2レーザにて加工

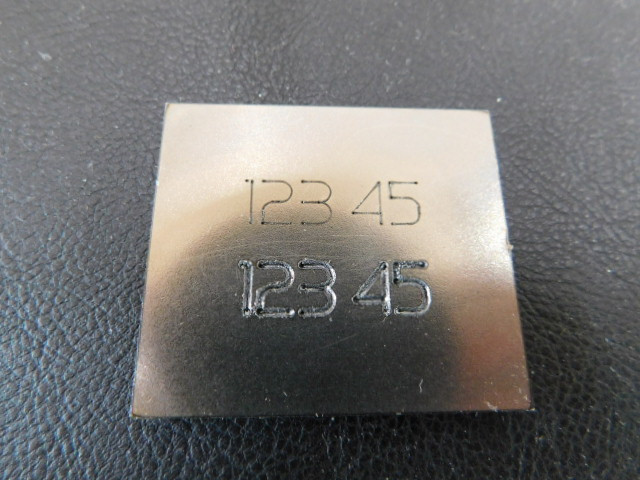

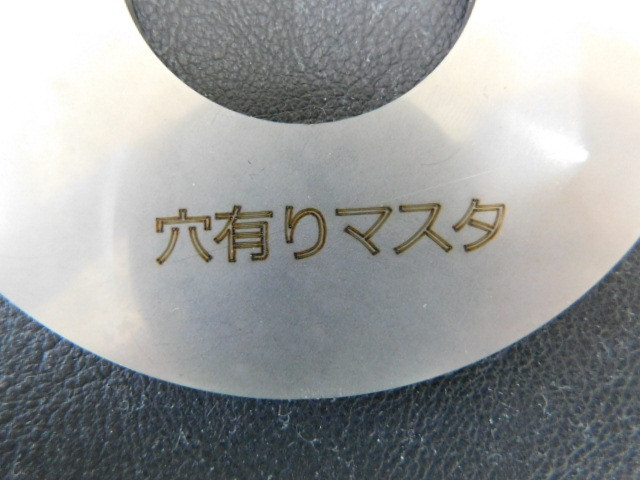

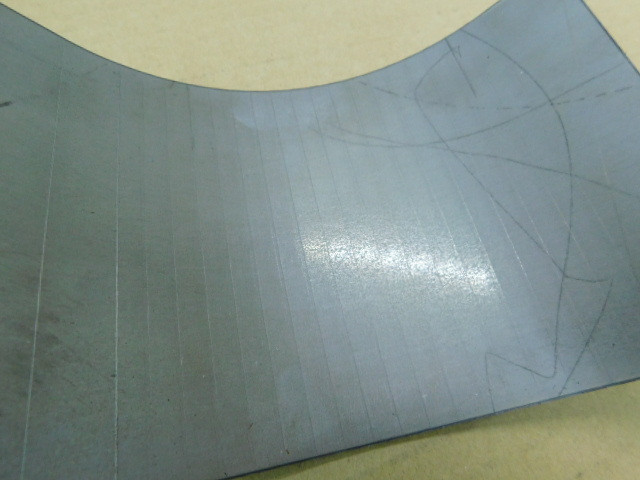

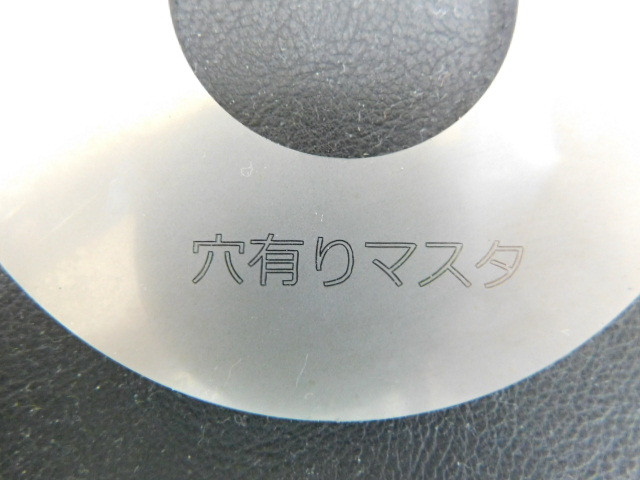

SPCCで酸素による通常のケガキと刻印代わりのケガキ
エアーによるケガキ
窒素によるケガキ

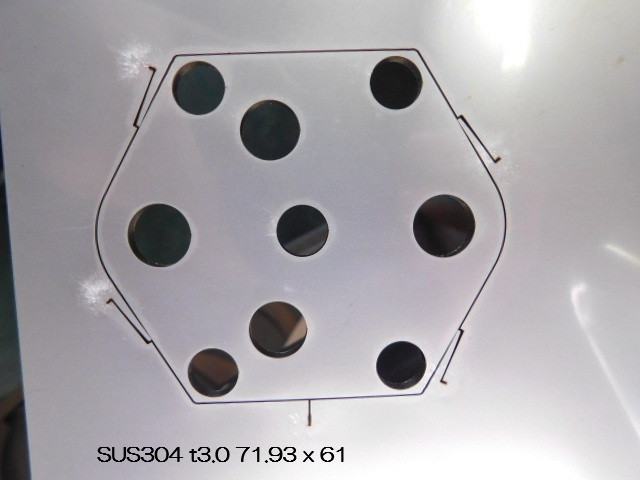

SUS304 t3.0 71.93x61

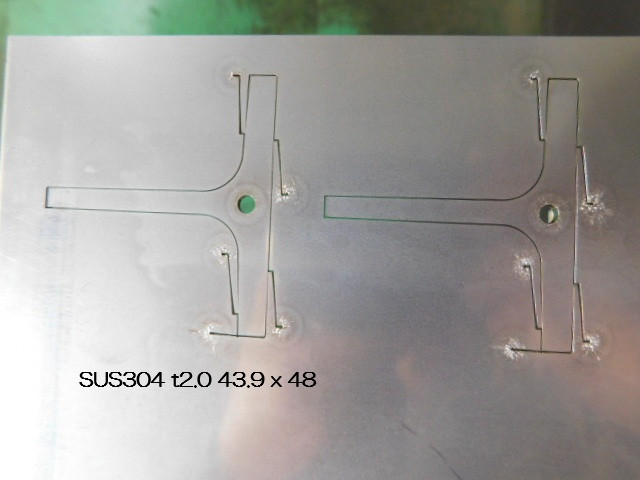

SUS304 t2.0 43.9 x 48

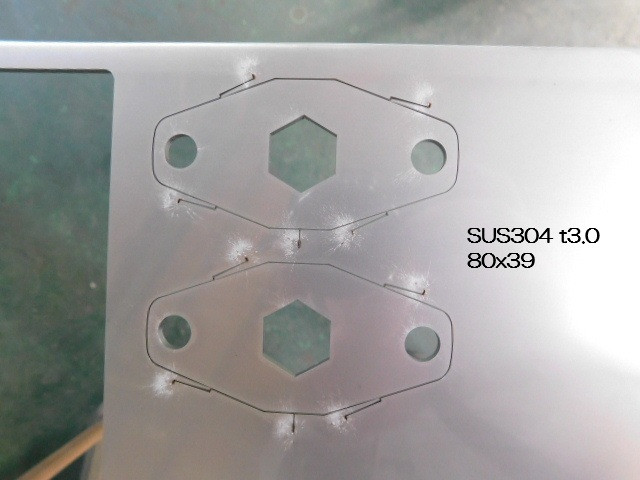

SUS304t3.0
80x39

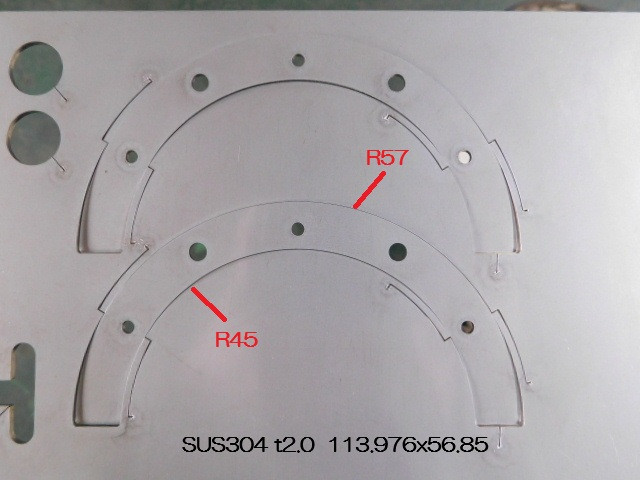

円弧形状

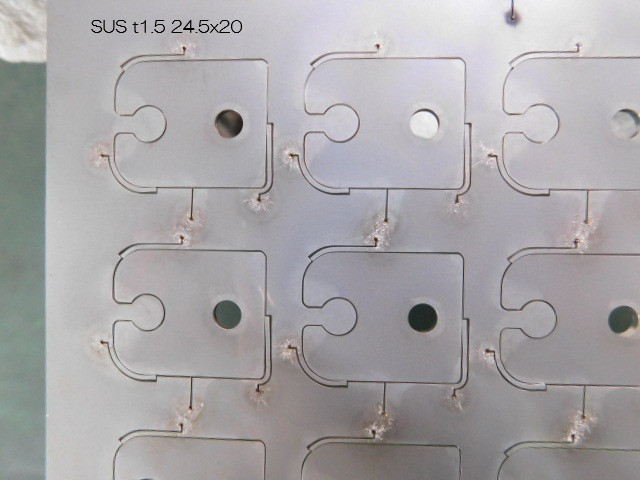

SUS304 t1.5 24.5x20
15個中3個落ちた・・・

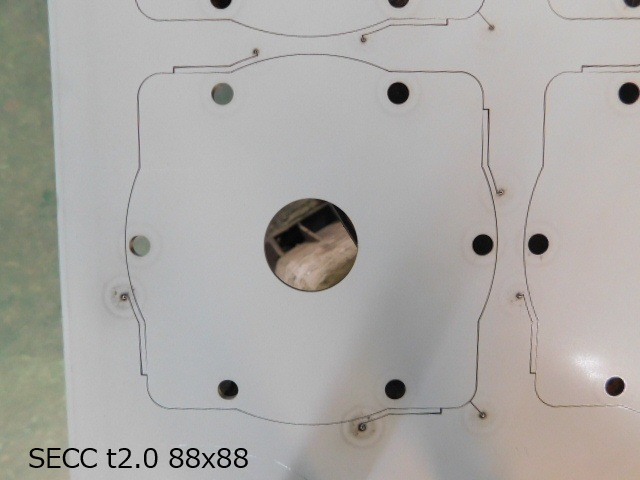

SECC t2.0 88x88

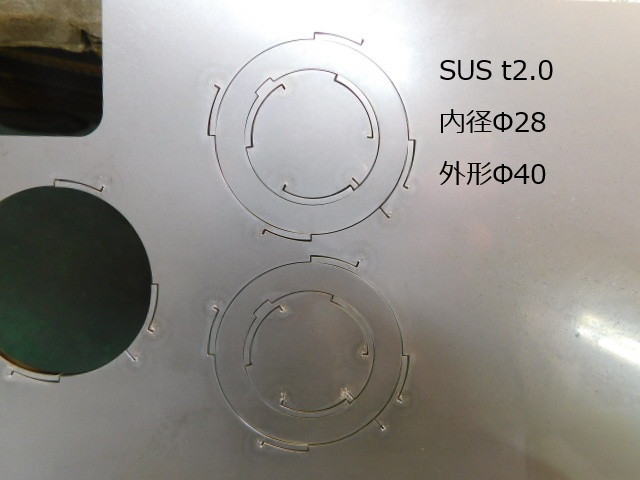

SUS304 t2.0 Φ40

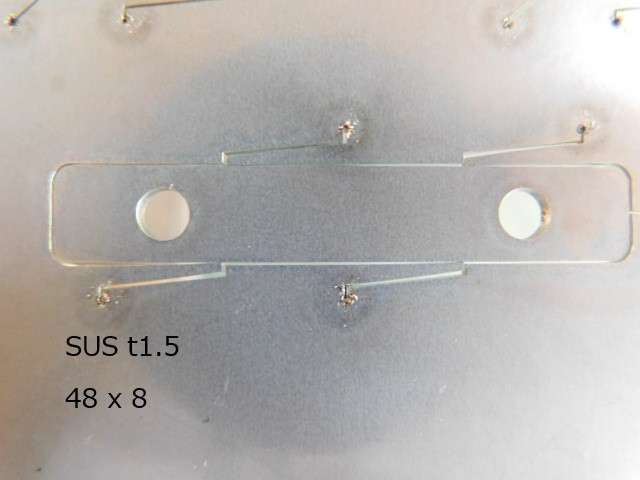

SUS304 t1.0 48x8

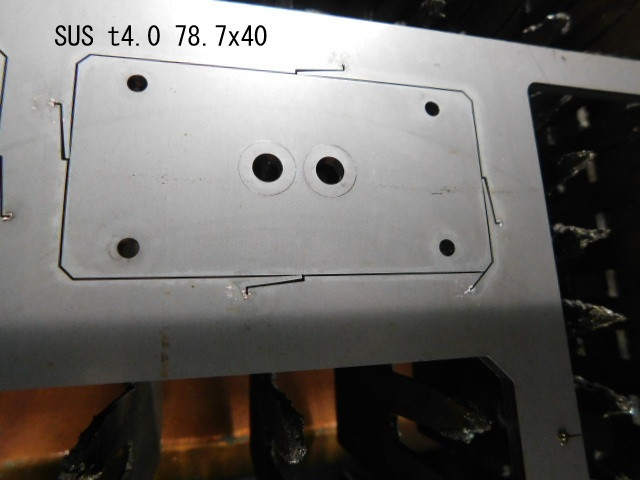

SUS304 t4.0 78.7x40

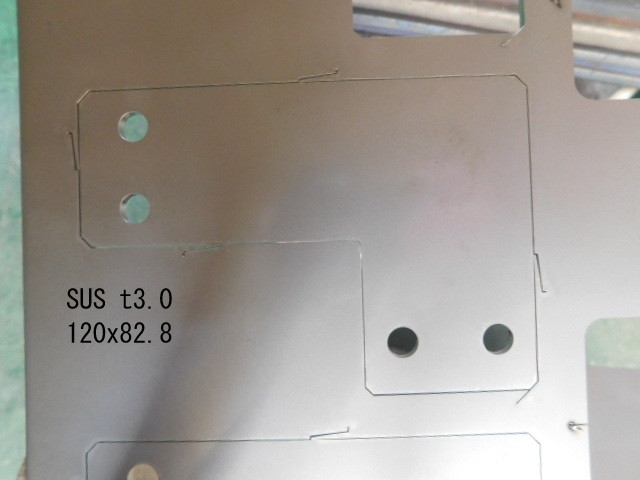

SUS304 t3.0 120x82.8

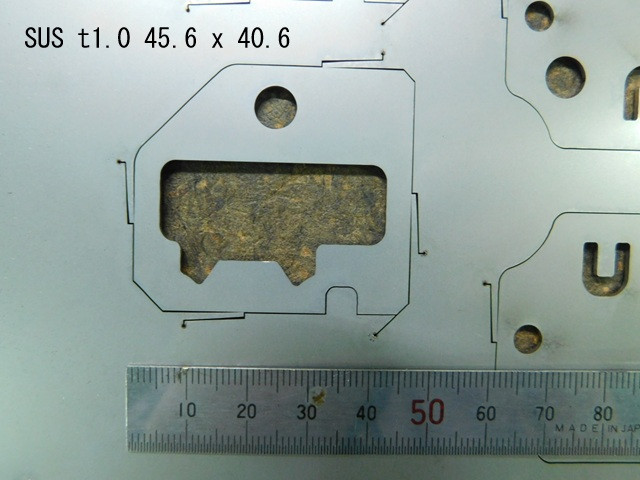

SUS304 t1.0 45.6x40.6

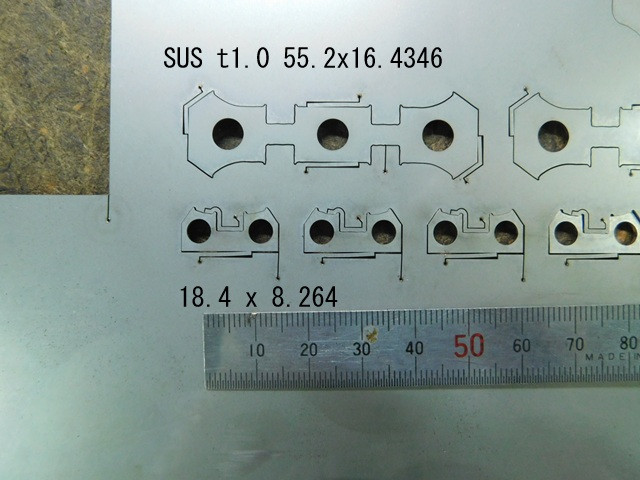

SUS304 t1.0 55.2x16.4346/18.4x8.264

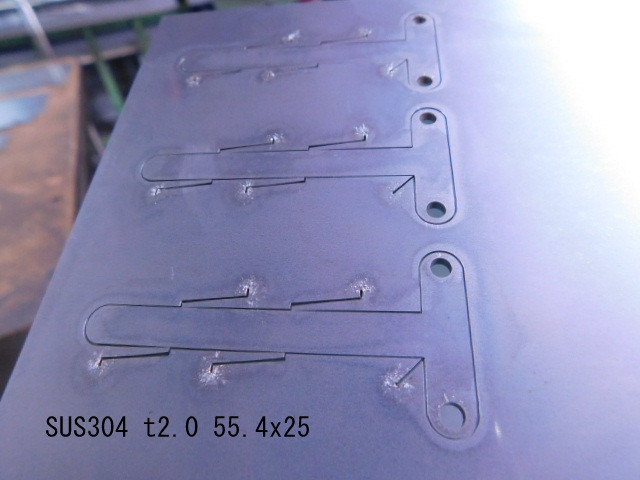

SUS304 t2.0 55.4x25

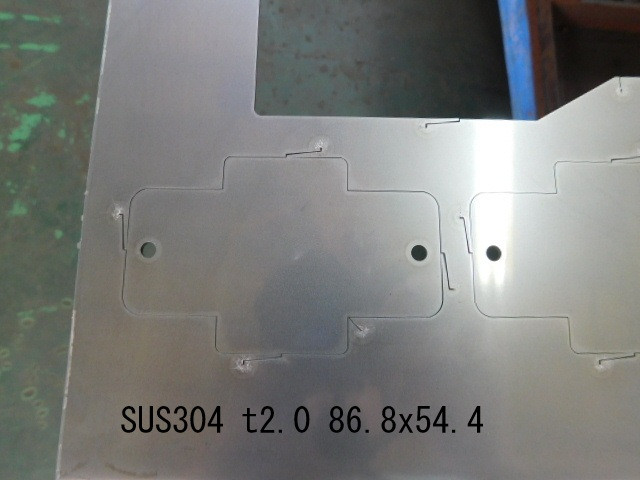

SUS304 t2.0 86.8 x 54.4

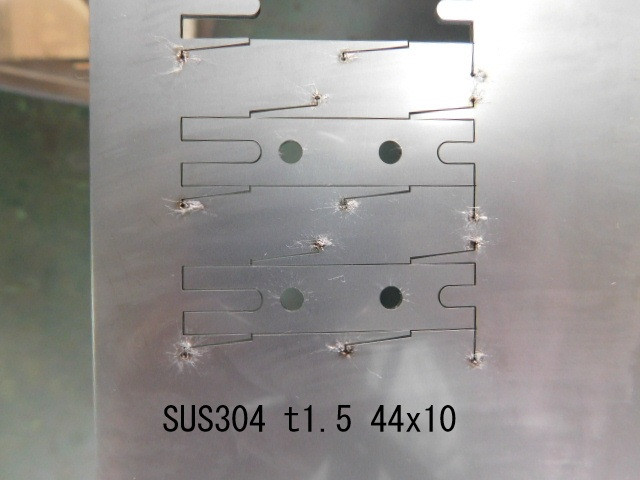

SUS304 t1.5 44x10

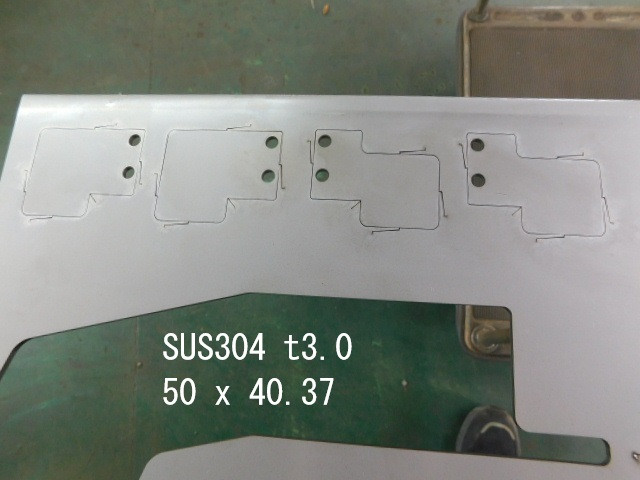

SUS304 t3.0 50x40.37

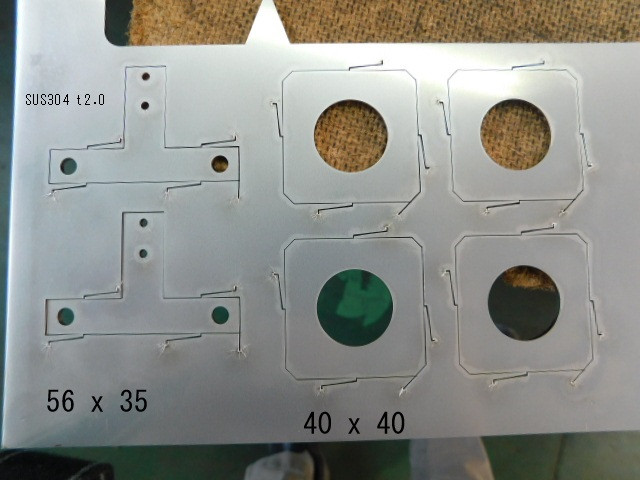

SUS304 t2.0 56x35/40x40

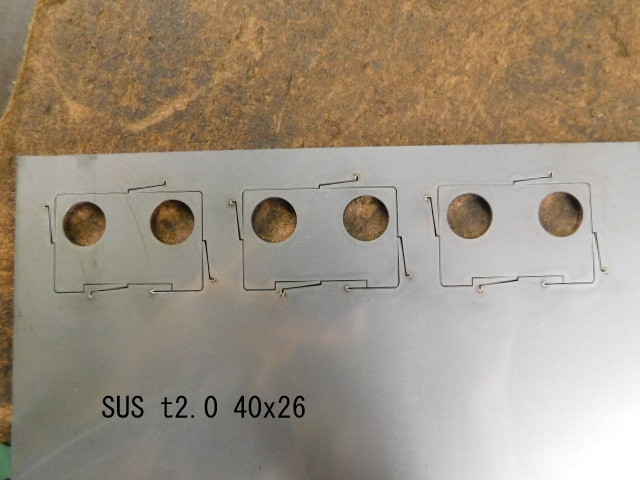

SUS304 t2.0 40x26

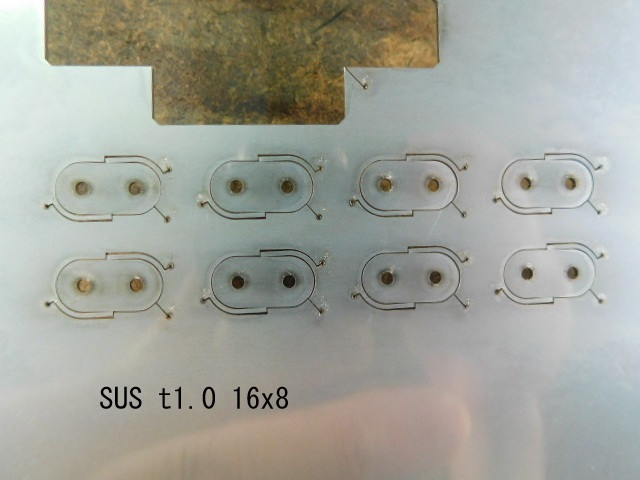

SUS304 t1.0 16x8

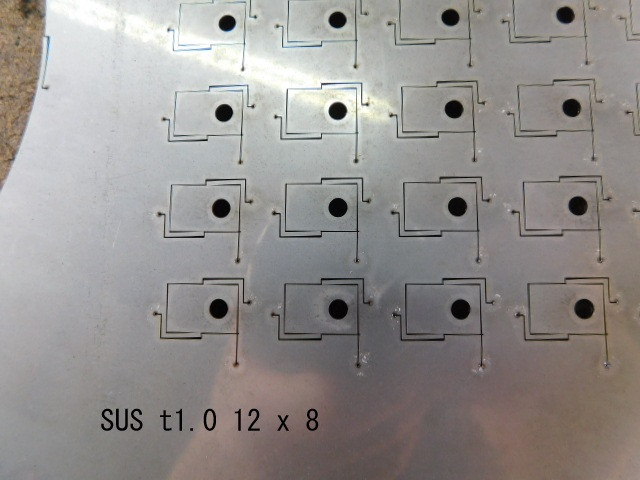

SUS304 t1.0 12x8

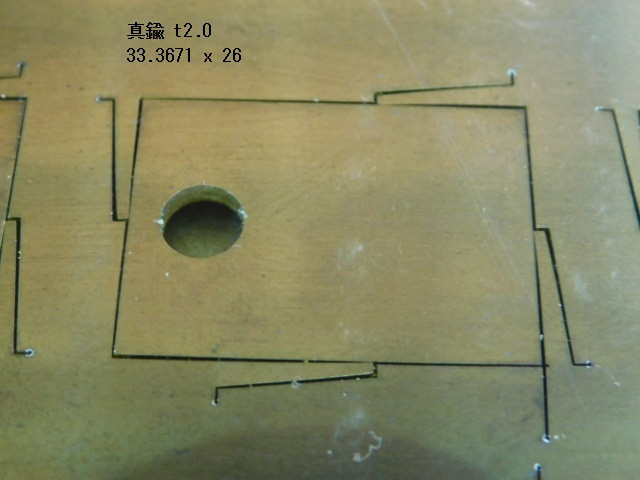

真鍮 t2.0 33.3671x26

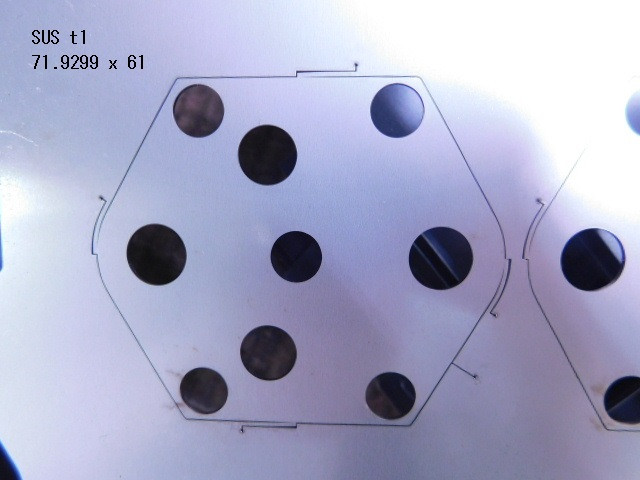

SUS304 t1.0 71.9299x61

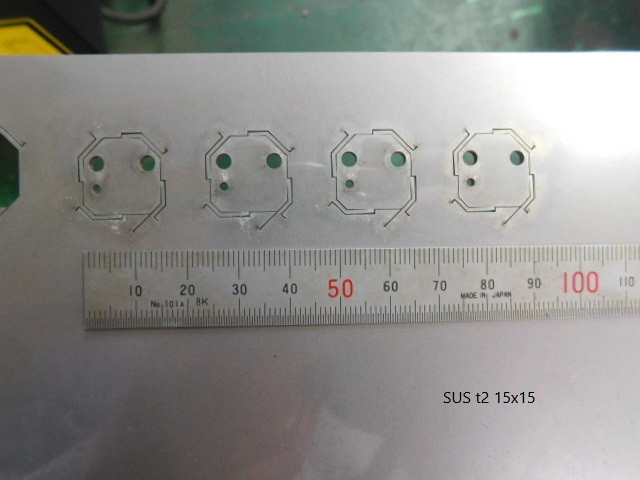

SUS304 t2.0 15x15

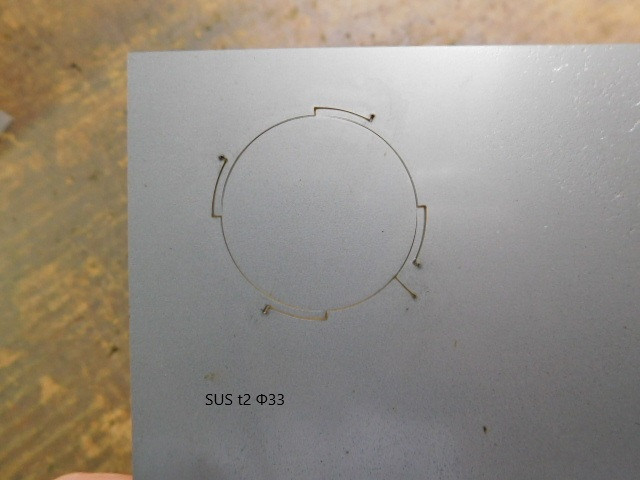

SUS304 t2.0 Φ33

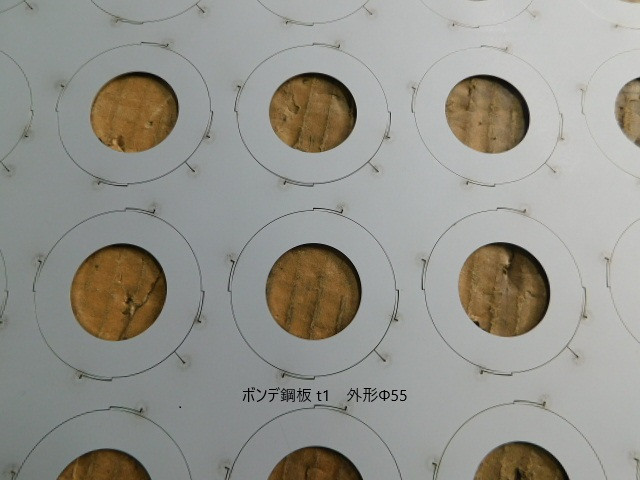

ボンデ鋼板 t1.0 Φ55

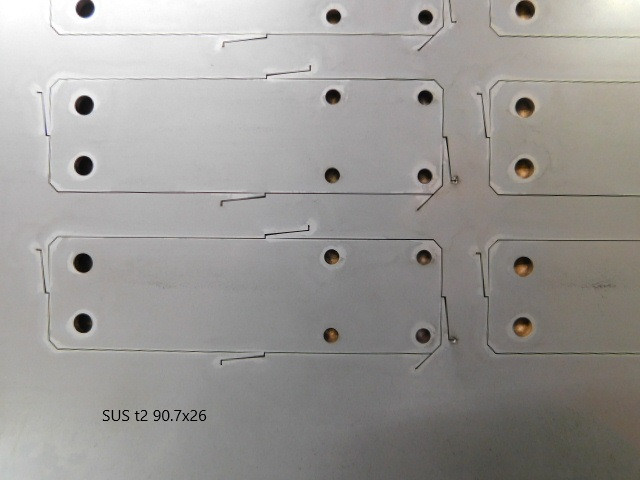

SUS304 t2.0 90.7x26

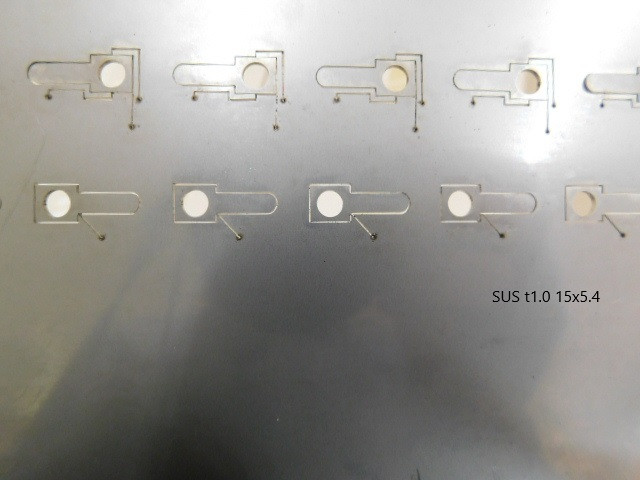

SUS304 t1.0 15x5.4
