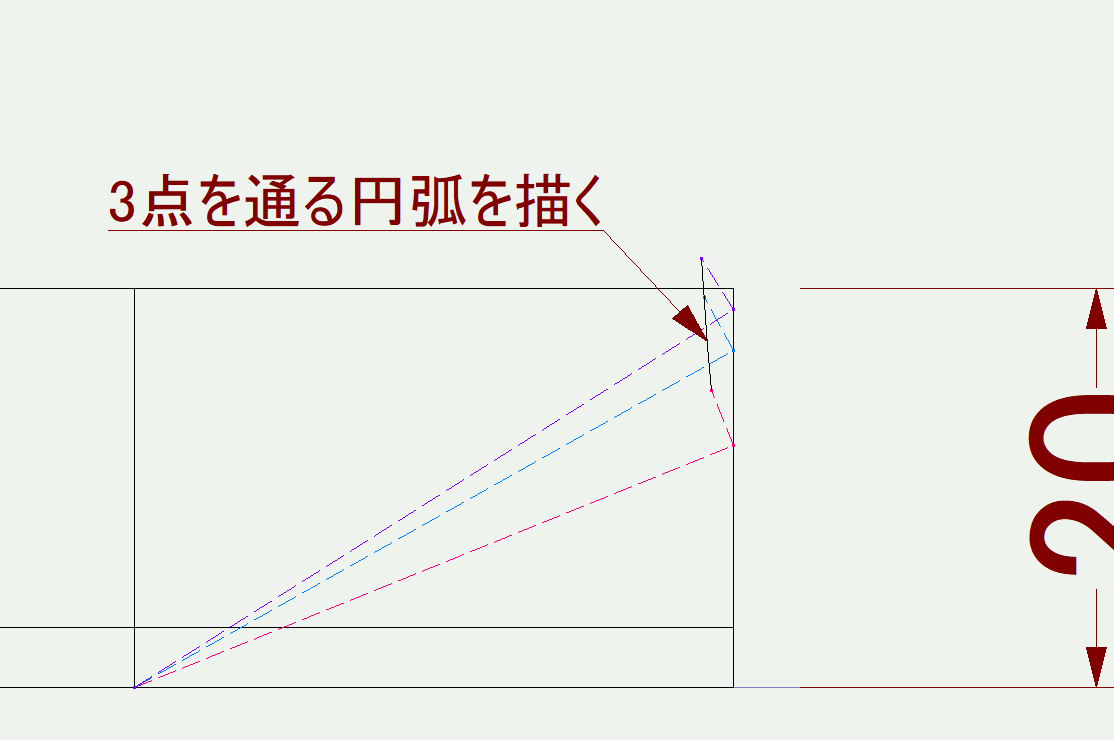

CAD初心者にとって苦手な図形2の説明中に「3点を通る円弧を描く」と

シレーッと流してしまいました。CADによっては3点円弧のコマンドがない場合もありますね。

ちゃんと描き方があるのでご心配なく。

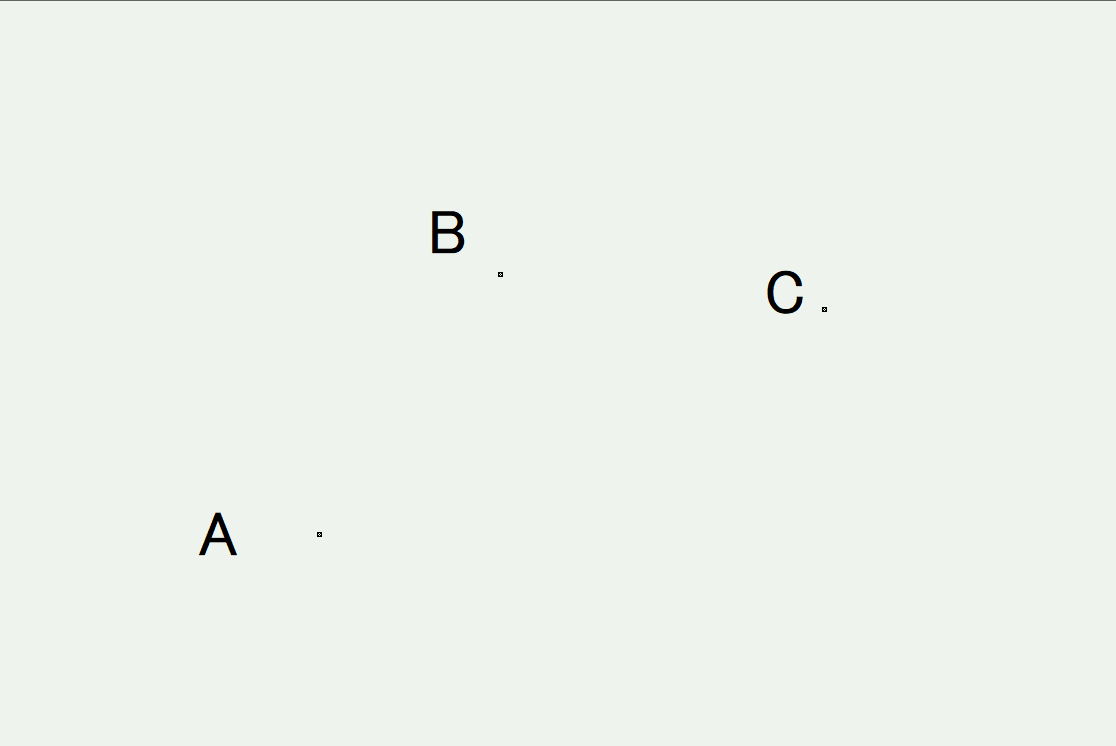

とりあえず適当にA,B,Cと三点があるとします。

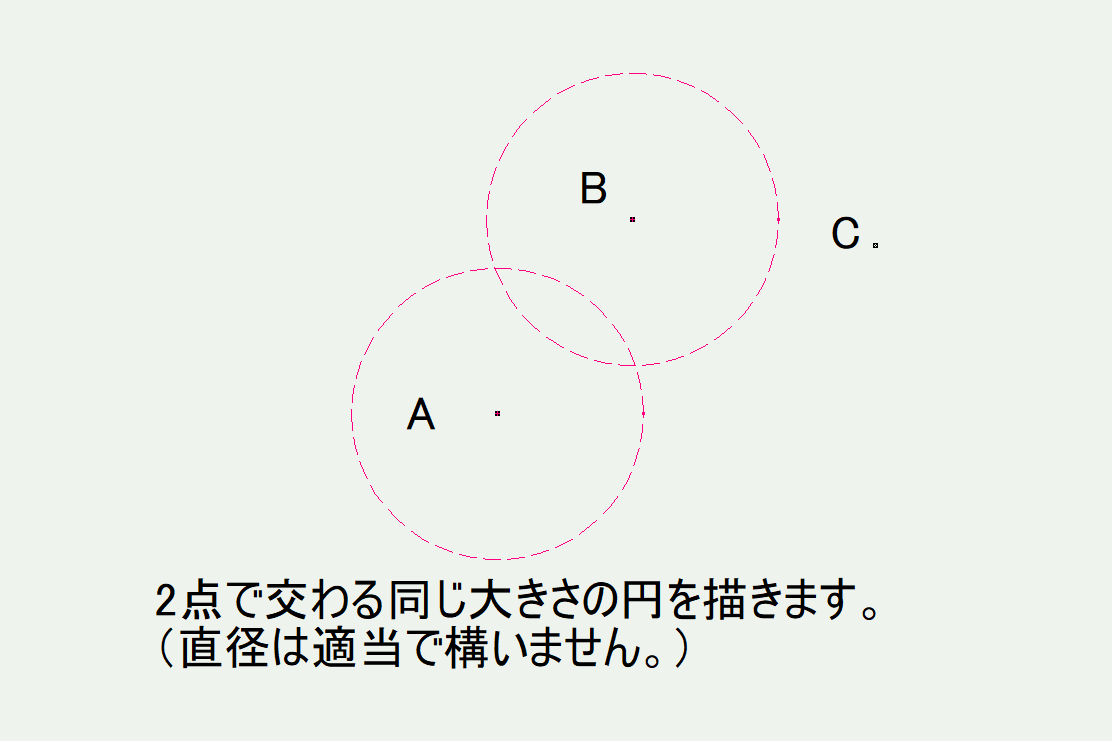

まず、A点とB点を中心とする同じ直径の円を描きます。この時円の大きさは適当でいいのですが、2点で交わるように描きます。

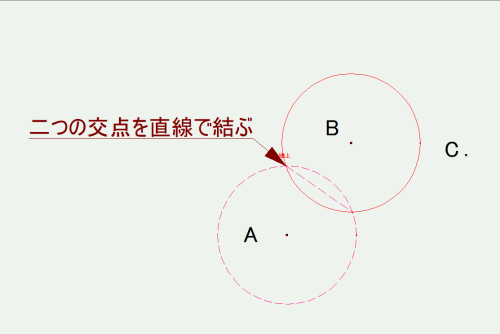

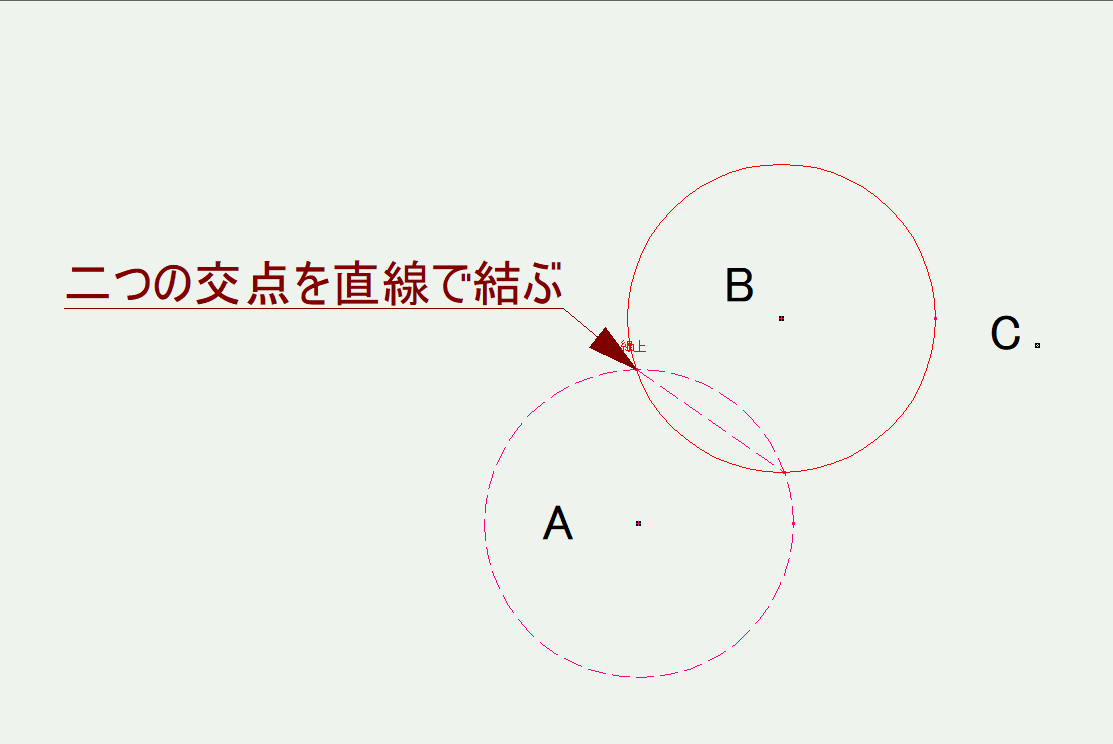

続いてその交点を直線で結びます。

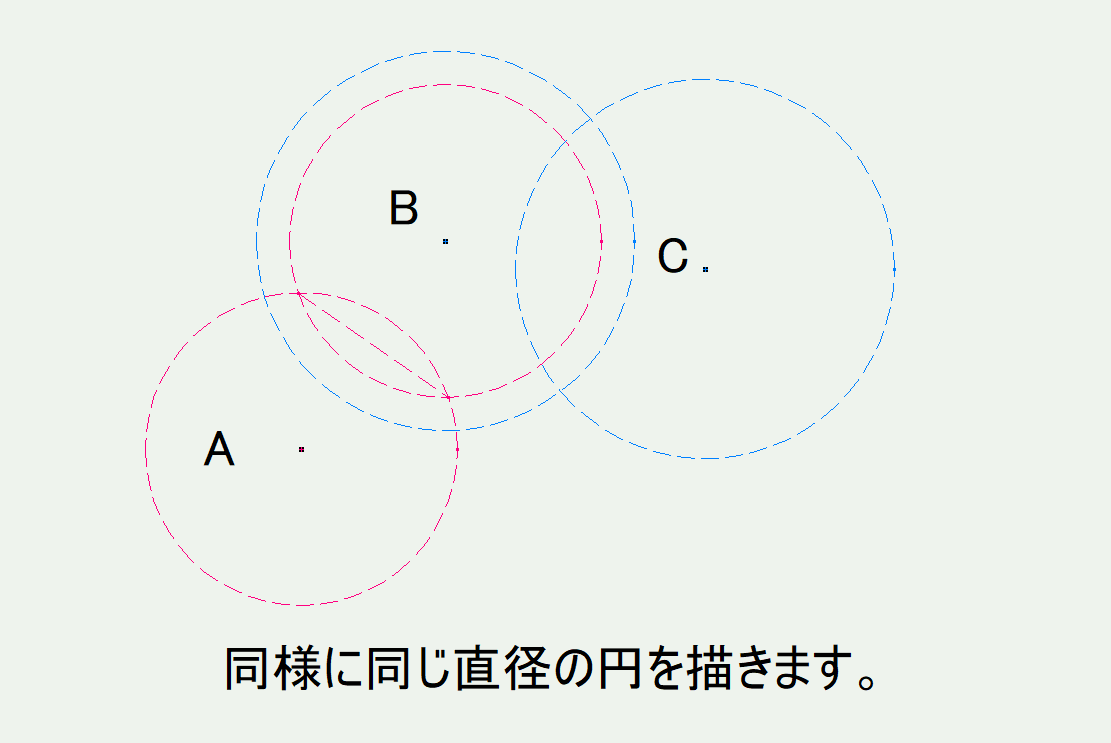

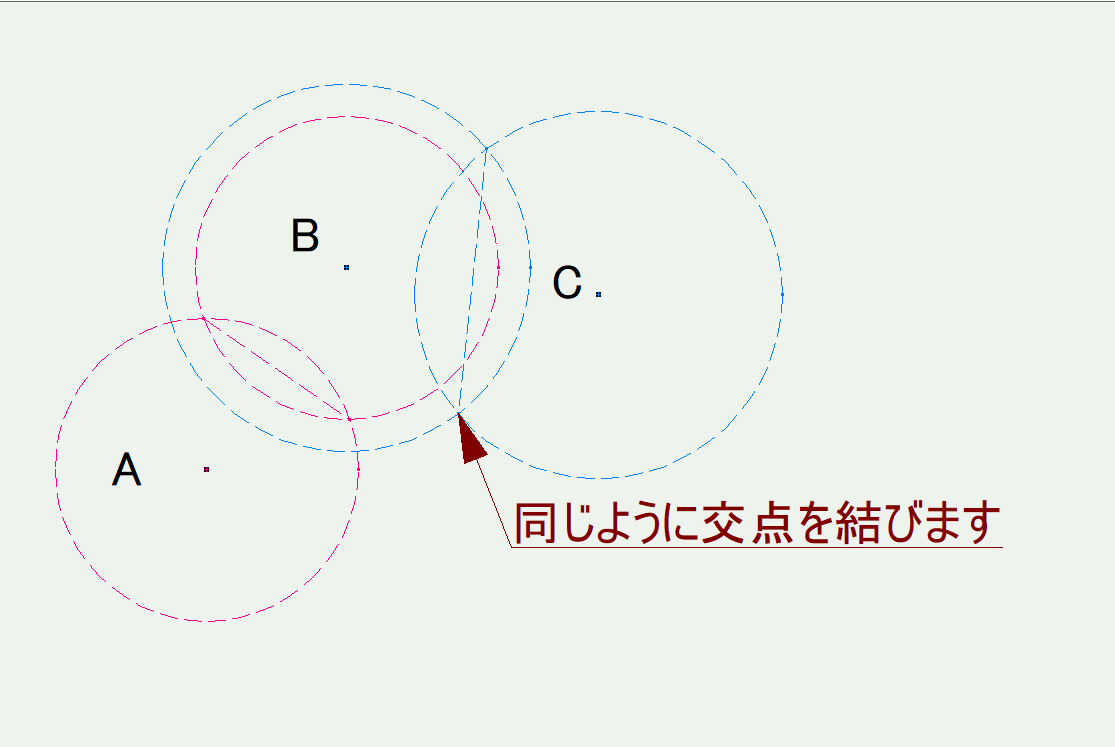

同様に点Bと点Cについても同様に円を描き、交点を結びます。

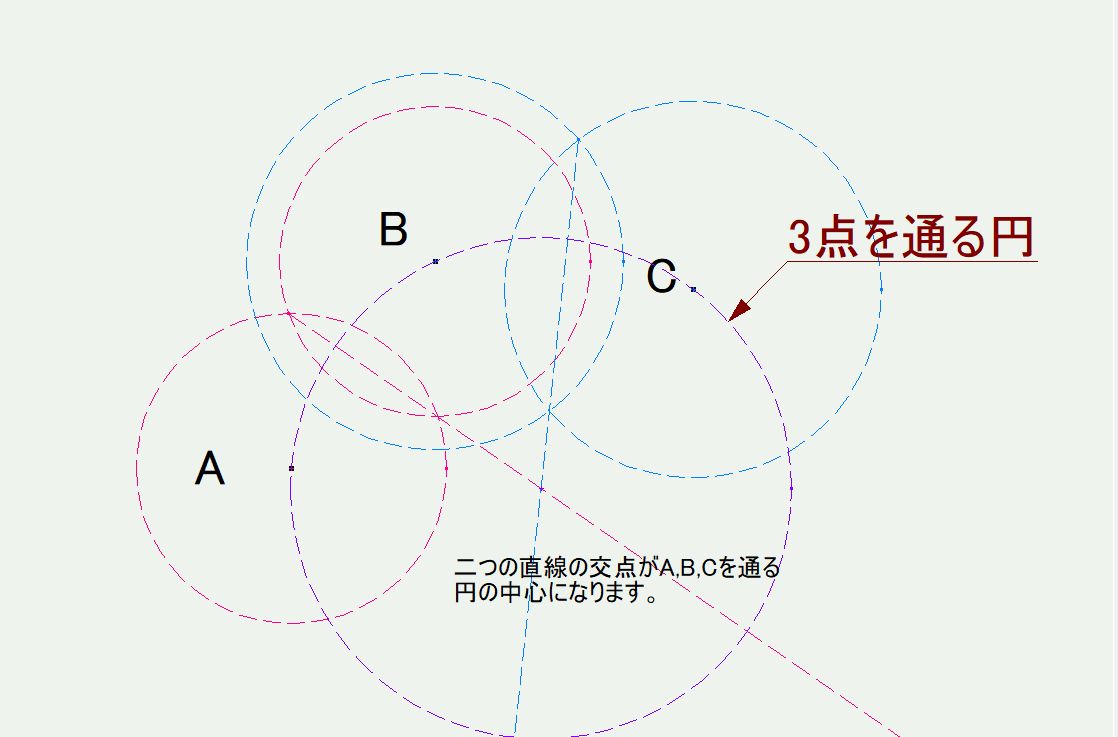

二つの線分を延長してその交点を求めます。

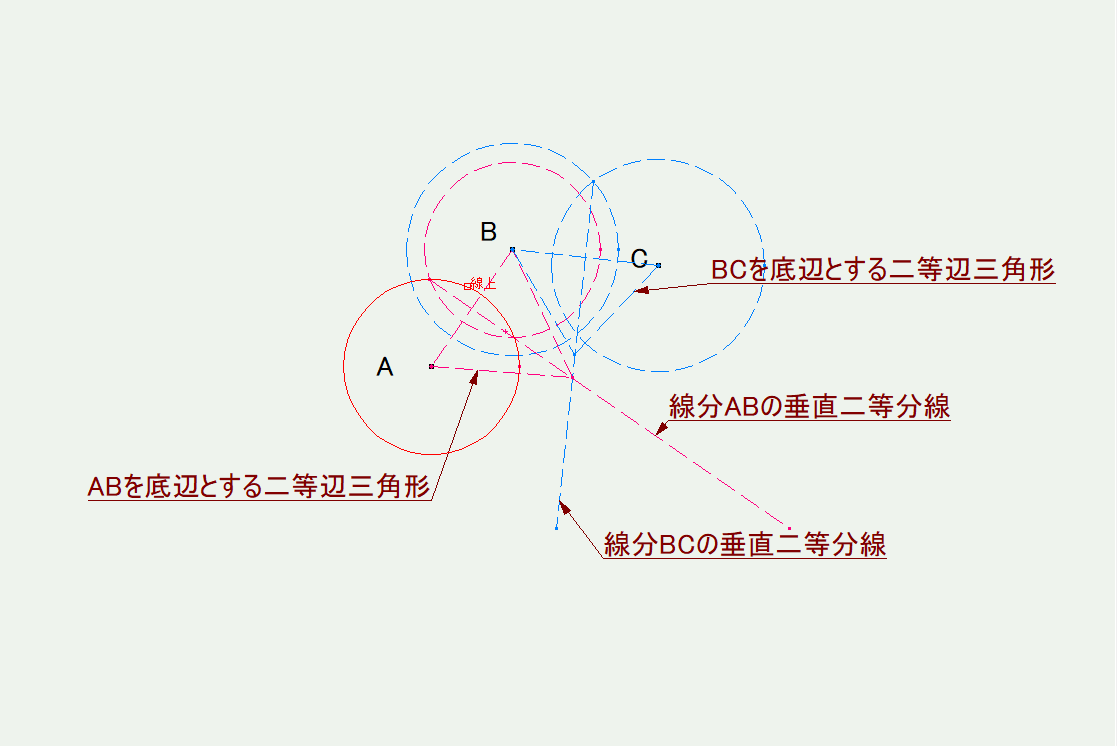

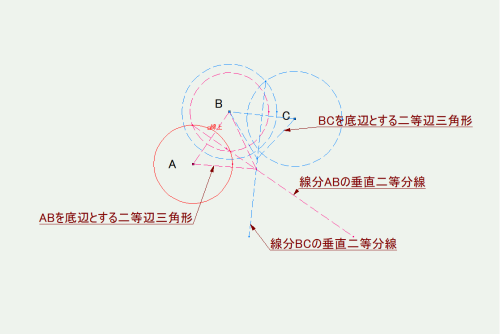

図で示した赤の直線は線分ABに対して垂直二等分線、青い線は線分BCに対して垂直二等分線になります。

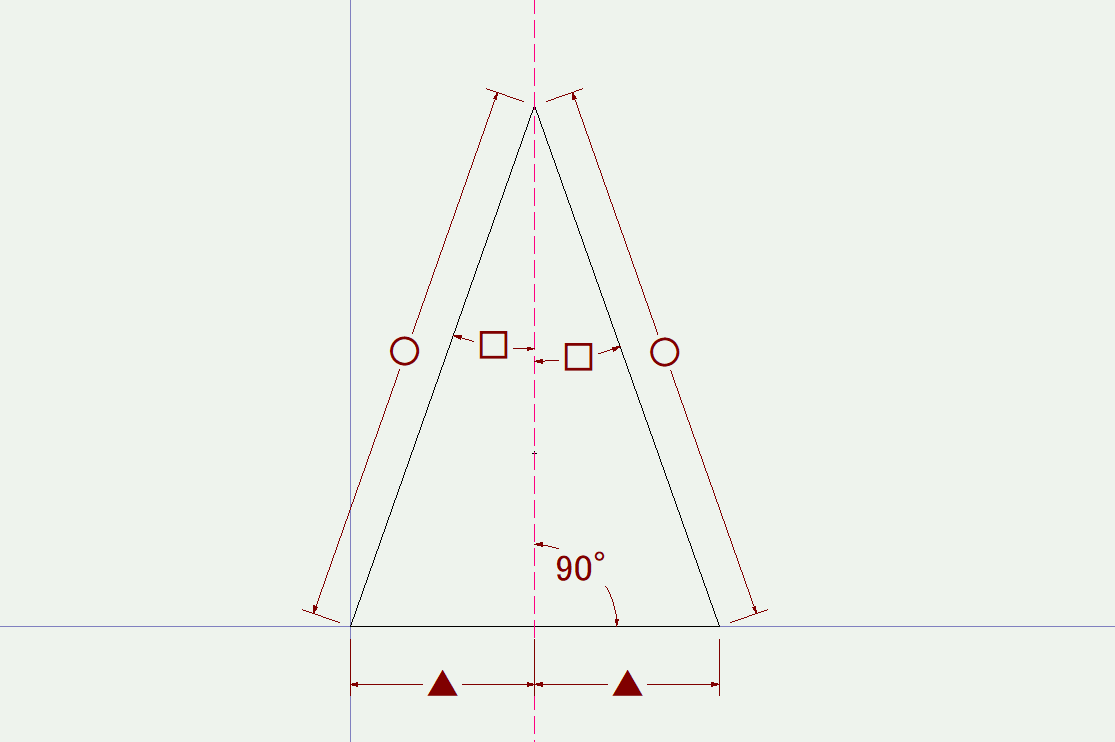

二等辺三角形の頂点は図のように底辺の垂直二等分線上にありますよね。ということは

上の図のようになりそれぞれの二等辺三角形の頂点が同じ位置、つまり二つの垂直二等分線の交点までの距離は点A,B,Cから等しいということがわかります。

その交点を中心とし、それぞれの点までの距離を半径とする円を完成させることが出来ます。

円弧は円周上の一部なので、余分な線を削除してあげると3点を通る円弧を描くことが出来ます。

作図コマンドがあると簡単に任意の線を描くことが出来ますが、そのコマンドがなかったとしても、中学で習う図形の基礎知識を利用すればたいていの平面図形は描けると思います。
