2021-01-20 17:42:00
図面はものづくりに欠かせないものですが、慣れていないと製品の出来上がりをイメージするのが
意外と難しいことがあります。
でも、この図面の書き方、読み方の基本なルールは中学の技術の教科書にちゃんと出ているんです。

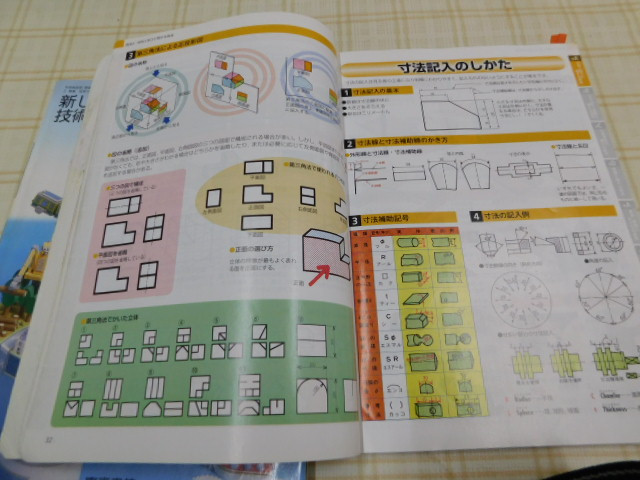

図面は一般には下図の投影法を利用した第三角法で描かれています。このうち製品を正面から見た
「正面図」、上から見た「平面図」、左右どちらかの側面から見た「側面図」の3面で表現される
ことが多いので、その場合の図面を三面図と呼びます。
ところで、この三面図で利用する平面図ですが、英語ではPlan viewと言うのですが、計画を意味
するPlanの語源にもなっているそうです。
