材料を任意の幅に切断するときにはシャーリングと言う機械を使います。

詳しくはアマダさんの「板金基礎講座 第4回シャーリング加工」をご参照ください。

https://www.sheetmetal.amada.co.jp/column/course/basis04/

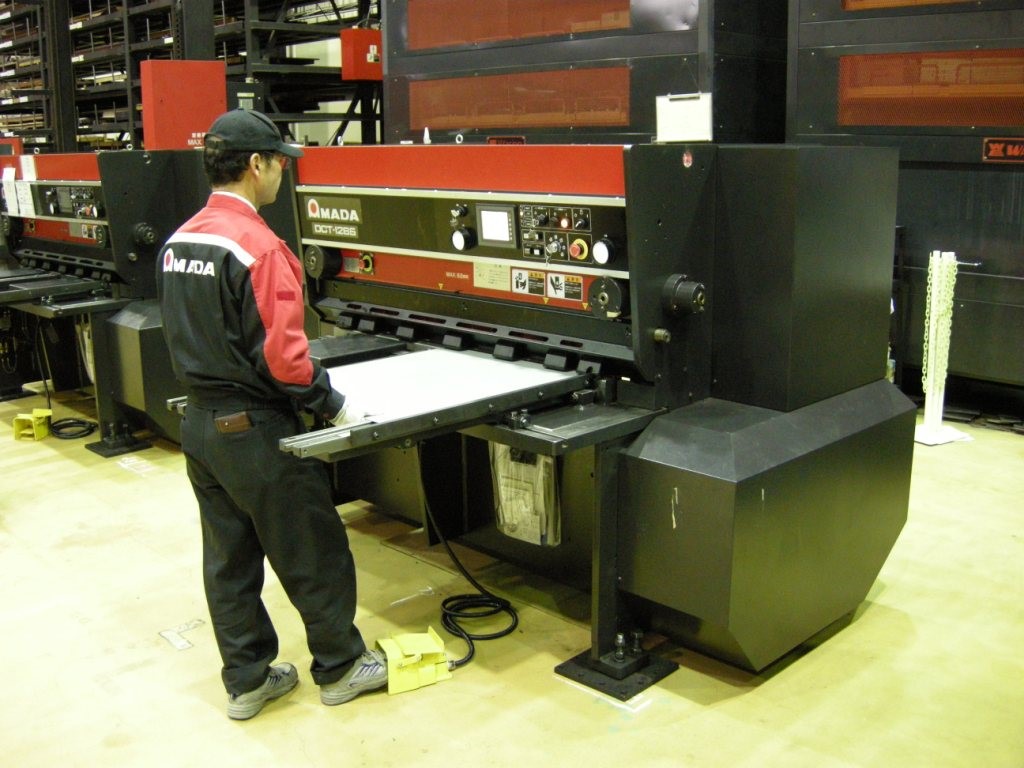

そこからちょっと写真を拝借してシャーリングはこんな機械です。

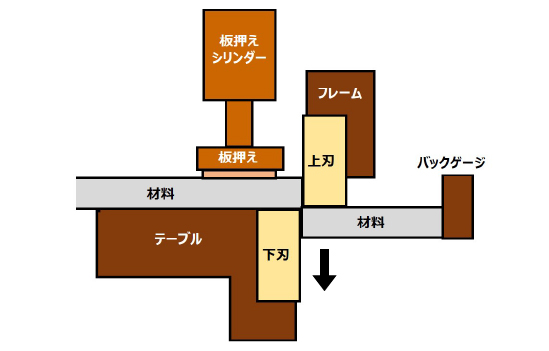

簡単な構造を示すと下記のようになります。

任意の長さにバックゲージを移動させると、下刃（ダイ）の右端からバックゲージまでの長さの製品幅を切断することが出来ます。

この工程にも「てこの原理」がかかわっています。

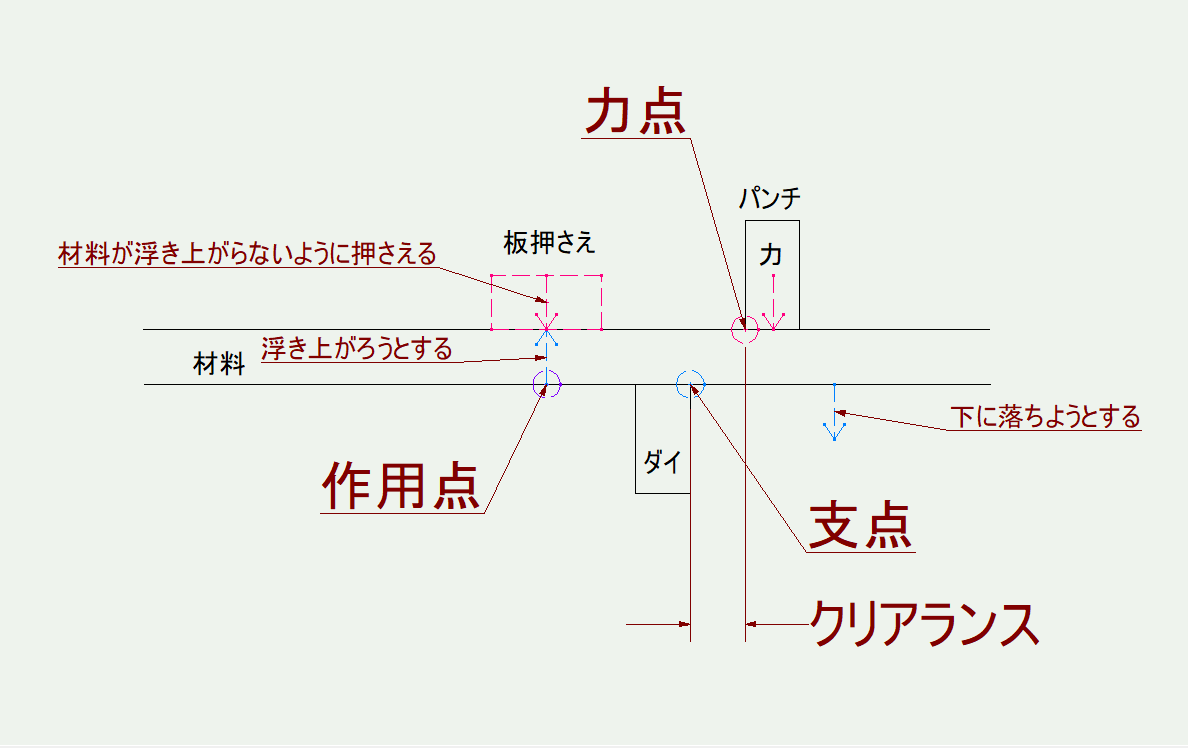

この図は材料に上刃（パンチ）が当たった瞬間を模式化したものです。

板を切断しようとするパンチの刃の部分（図の左側）が力点、ダイの刃先部分（図の右側）が支点になります。

これによって、支点を中心に回転し、この支点よりも左側の材料は浮き上がろうとしますので、ダイ状の材料には作用点が存在することになります。

実際は材料が浮き上がらないように板押さえがしっかり抑え込みますので、パンチ、ダイの刃先が材料に食い込み切断することが出来ます。

この時、クリアランスが狭いとパンチには大きな力が必要となりますし、広いとそれよりは小さい力で切断することが可能ということになります。

この時のクリアランスの設定は、材質や板厚によってせん断する力は異なりますので、この切断加工において大変重要なものになります。

この設定を間違えると、金型の破損と言った問題や、製品の切断面の品質問題などに大きな影響が出てきます。

詳細は先に紹介したアマダさんの「板金基礎講座 第4回シャーリング加工」やIPROSさんのサイト「せん断加工とは？プレス加工の基礎知識6」、アイアール技術者研究所「せん断かこうとは？切断面の状態、クリアランスなど基礎知識を早わかり解説！」をご覧いただけたらと思います。
