メモ(覚え書き)

2026-02-01 13:09:00

太陽の光の進み方

小学3年の理科で太陽の光について学習します。

写真のように太陽の光を鏡で反射させてみるとその光はまっすぐに進むことがわかります。

光は直進する.jpg 入射角と反射角.jpg

反射した光も同様に直進します。

炭酸ガスレーザも同じ仕組みで数枚の鏡にレーザ光線を反射させて任意の位置にその光を伝えていきます。写真はマザックさんのカタログより抜粋しています。

スクリーンショット 2026-02-01 125949.png

また今回光を反射させるにあたって鏡がなかったのでステンレスの製品を代用して行いました。反射率は鏡より悪くなっているので反射した光は弱くなっていることがわかります。


炭酸ガスレーザの場合もミラーに反射する際にごくわずかですが吸収されたりするので、パワーは反射するたびに少し低下します。またミラーが汚れているとさらに反射された光はエネルギーをロスしています。そのため年に1から2回ミラークリーニングをする必要があります。

同様の内容を以前、弊社HPでも記載していますので、ご参照ください。

https://r.goope.jp/matobaseisakusyo/info/2021-05

https://r.goope.jp/matobaseisakusyo/info/2023-04







2026-01-21 15:57:00

サンプルの切断

筒状のプレス製品の天井部分を切り抜いてほしいというご依頼がありました。平らなところを出来るだけ大きい範囲でということでした。


製品をネジで固定し、天井部分に空いてある穴の位置を確認します。(厳密なことを言うと、通常のレーザ加工機に写真ように板を置いて製品を設置した場合、製品はどうしても傾いてしまっています。プログラム自体は製品が水平に置かれていることを前提として作ってあるので、何も考えずにプログラムを実行しようとするとどうしても寸法にずれが発生してしまいます。)

スクリーンショット 2026-01-21 161012.png

製品高さがかなり影響しますが、上図のように例えば1°傾いたとするとこんな感じでずれてしまいます。

2D加工用のレーザの場合、下の写真を見てお分かりいただけると思いますが、追加工用の穴自体はネジ加工を施した製品の下にある板にあけるプログラムなので、ずれが最小になるように製品とプログラムとのずれを修正する必要があります。

(ただ、切断面は3D加工機用のレーザではないので、面に対して垂直にはなりません。精確に切断しようとすると専用の冶具を作ることになります。)


プログラム原点の位置を修正したあとで、いよいよ製品の加工を行います。


中心の穴と外周との寸法を確認したところ、寸法の振り分けずれはだいたい±0.1程度におさまりました。

今回は強度試験に利用するだけなので寸法自体はおおざっぱでもよいとのことでしたので、これで納品が出来ます。

2025-12-23 08:52:00

加工時間の算出が難しい形状

SUSのt2で以下のような形状の加工ができるかどうかの問い合わせを受けました。

スクリーンショット 2025-12-18 155021.png

普段こういう細かな形状は加工することがありませんので、一度サンプルを作りお客様にご判断していただくことにしました。サンプル結果が良好だったのかありがたいことにご注文をいただきました。


最初懸念していたドロスなどもほとんど付着することもなく切断も良好でした。また子部品のケガキについてはアシストガスに窒素を使用すると見えにくくなると思い、エアーを用いて濃くなるようにしています。

近年の機械はNCが賢くなり、先読みしながらの加工ができるのと、コーナー部分での加減速や切断条件の変更などが速やかに行えるので、こういう細かな形状もいろいろと対策を考えなくてもそのまま加工割り付けをしても大丈夫なことが多くなりました。昔の32ビットのNCの時代のことを考えると・・・。



ただ、こういう形状の加工時間の算出はかなり厄介で、高速切断の条件を用いていても、指定した加工速度に加速する前に曲がることになりますので、実測の速度はF200前後で動いていました。CADCAMの加工割り付け時に算出する加工時間は多少加速や減速の考慮はしてあるとはいえ、精確な時間を算出することはできません。

実際MetaCAMでは10秒ちょっとの時間でしたが、実際は1分ちょっとかかりました。

2025-12-09 09:18:00

穴はどこまで端に近づけられるか?

SPHC t9㎜の板に穴をあける場合、端から30㎜のところにΦ55の穴があるのですが、以前頼んだ加工業者さんに5㎜以上は欲しいと言われたとのことで、今回2.5㎜しかないので加工可能かどうかというお話でした。

今回のように穴形状が円の場合は別に問題はありません。

隙間2.5㎜正面.JPG 隙間2.5㎜断面.JPG

定規を当ててみても直線部分に隙間もありません。


試しに端から1㎜まで近づけてみました。

隙間1㎜正面.JPG 隙間1㎜断面.JPG

一見何の問題もなさそうですが、切断面を触ってみたところ少しふくらみがありました。


定規をあててみるとこの写真の場合左側に隙間があるのがわかります。

今回丸穴でしたので、形状にはさほど問題はありませんでしたが、角穴などの場合はひずみが大きく出ると思います。過去にお問い合わせされた業者さんはそのことを踏まえてお話されたのではないかと思います。



2025-11-26 08:58:00

シム

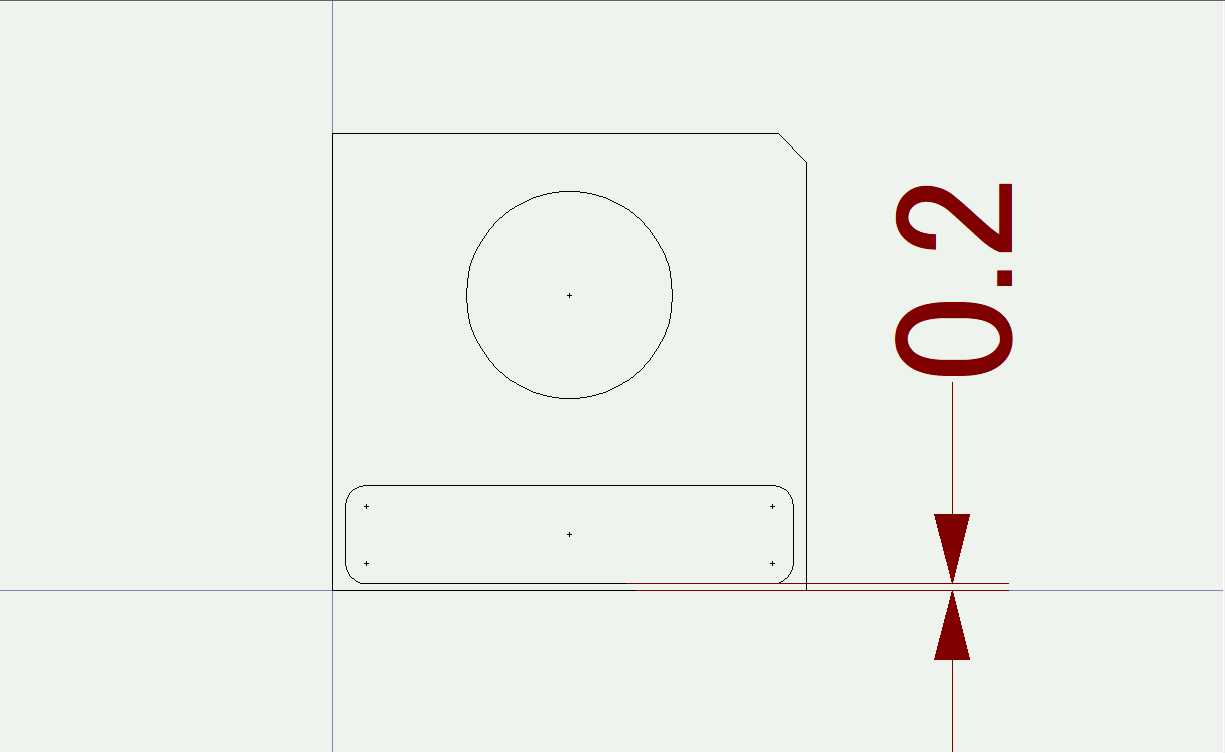

添付図の形状のシムを板厚0.1㎜から0.5㎜の数種類作ることになりました。

スクリーンショット 2025-11-26 085528.png

CO2レーザだとどうなるかなと思っていましたが、ちゃんと形になっていてホッとしています。

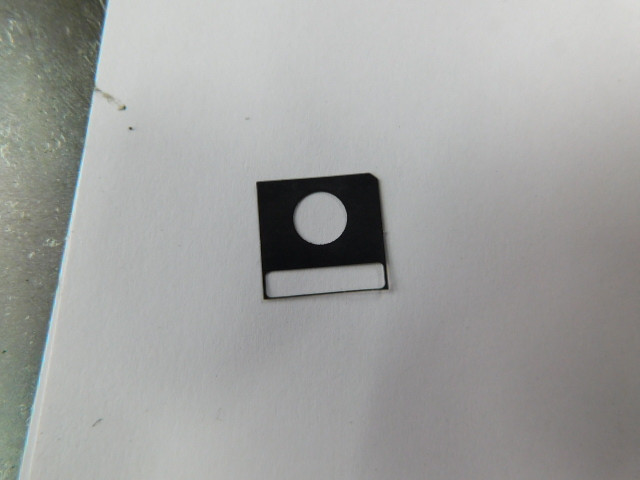

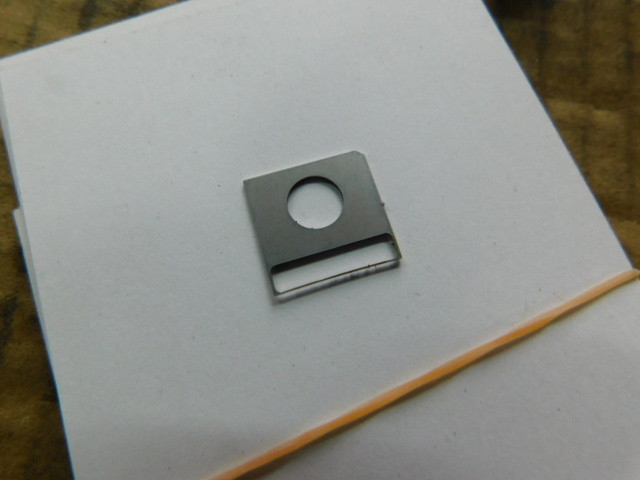

DSCN1144.JPG DSCN1143.JPG

左が今回一番薄い0.1㎜、右が一番厚い0.5㎜。
