菱形金網製造機

基板で制御されていたものをPLCへ置き換えし、タッチパネル

で操作できるよう改造しました。

・主要機材　CKD日機電装サーボモーター

・制御盤設計

・電気設計

・PLCプログラム設計　三菱製iQ-F

・タッチパネル設計　三菱製 GOT2000

タッチパネルでの操作に変更したことで設備の状態やエラー

情報がわかりやすくなりご満足いただきました。

貯線型連続伸線機（ドラム２台＋コイラー）

インバーターによる速度の自動調整をおこないました。

・主要機材２００Vインバータ　富士電機製４５ｋｗ（２台）　三菱製１５ｋｗ（１台）　盤クーラー有

・制御盤設計

・制御盤製作

・電気設計

・PLCプログラム設計　三菱製iQ-Fシリーズ

・タッチパネル設計　キーエンス製　VT5

・試運転

設計から調整まで一貫して対応させていただきました。

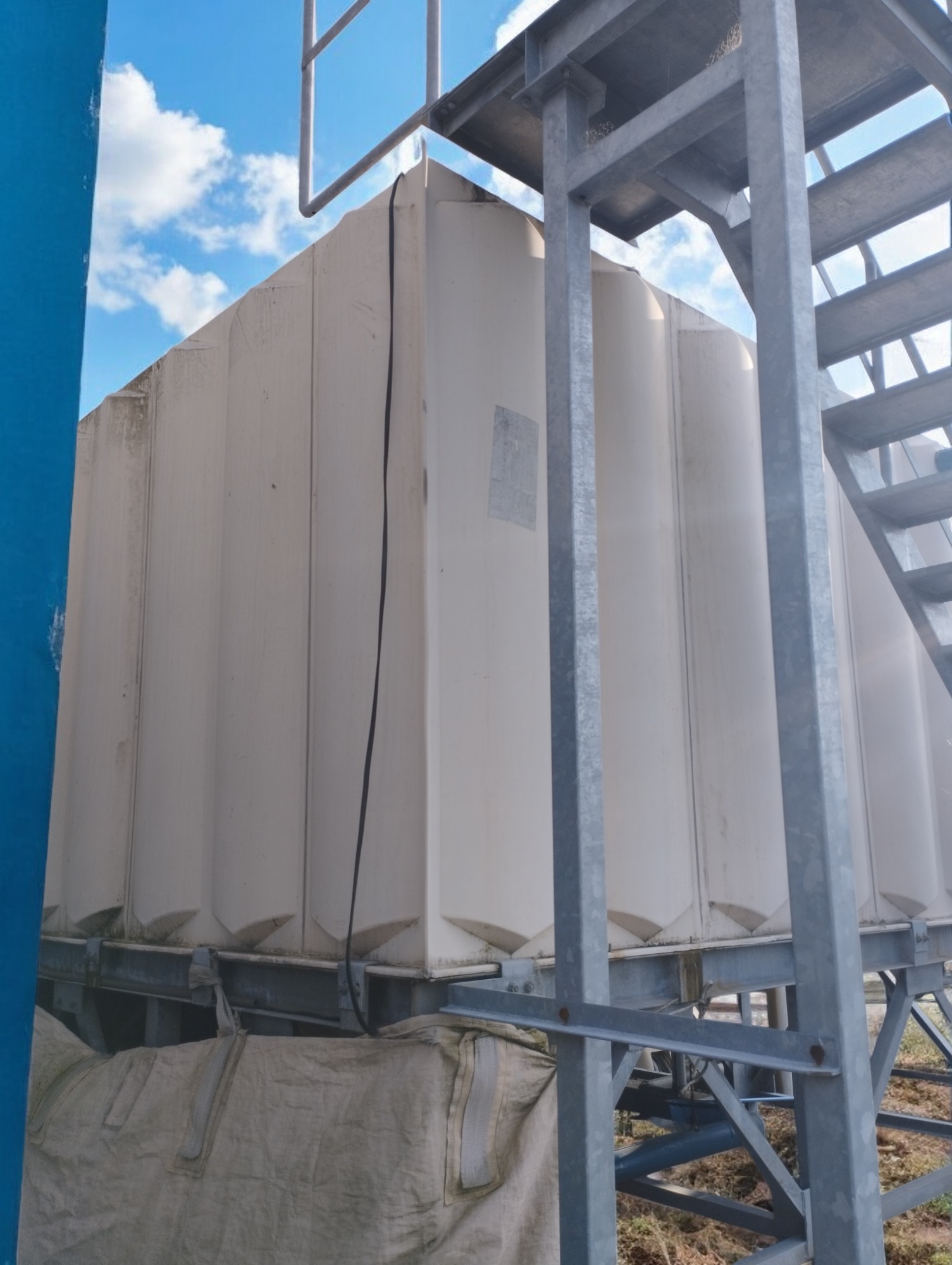

こちらの15ｔタンクへ井戸水をくみ上げしています。

今回のトラブルはタンクの液面が低下しているにも関わらず

井戸水が補給されないという症状。

電極式フロートレススイッチを使用しているのですが、浮遊物の影響で

誤作動していました。

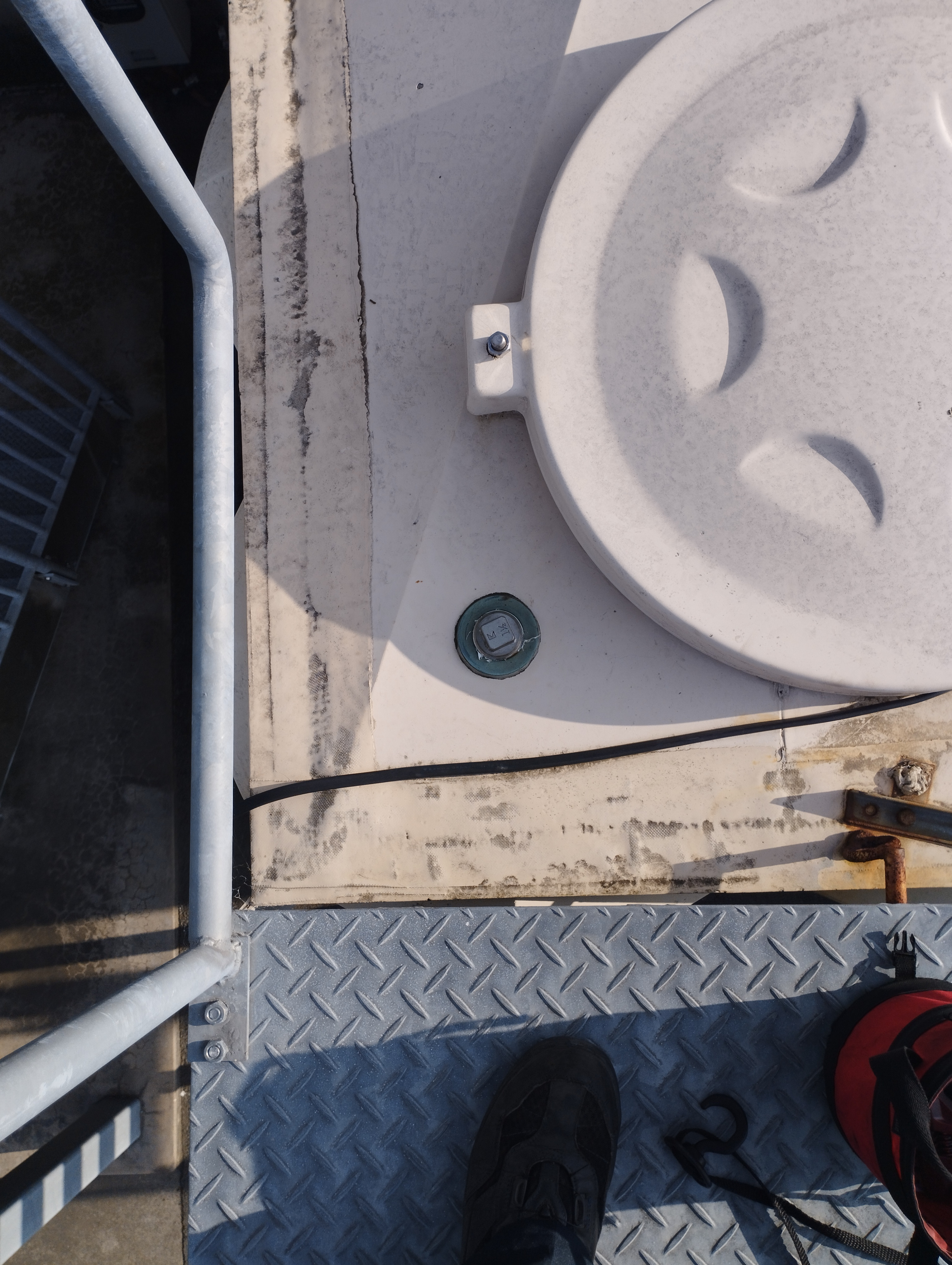

既存のフロートレスセンサーを撤去し、使用していない

供給口にキーエンス社製レベルセンサーを取付。

川本ポンプ製のポンプ基板へ信号を接続しました。

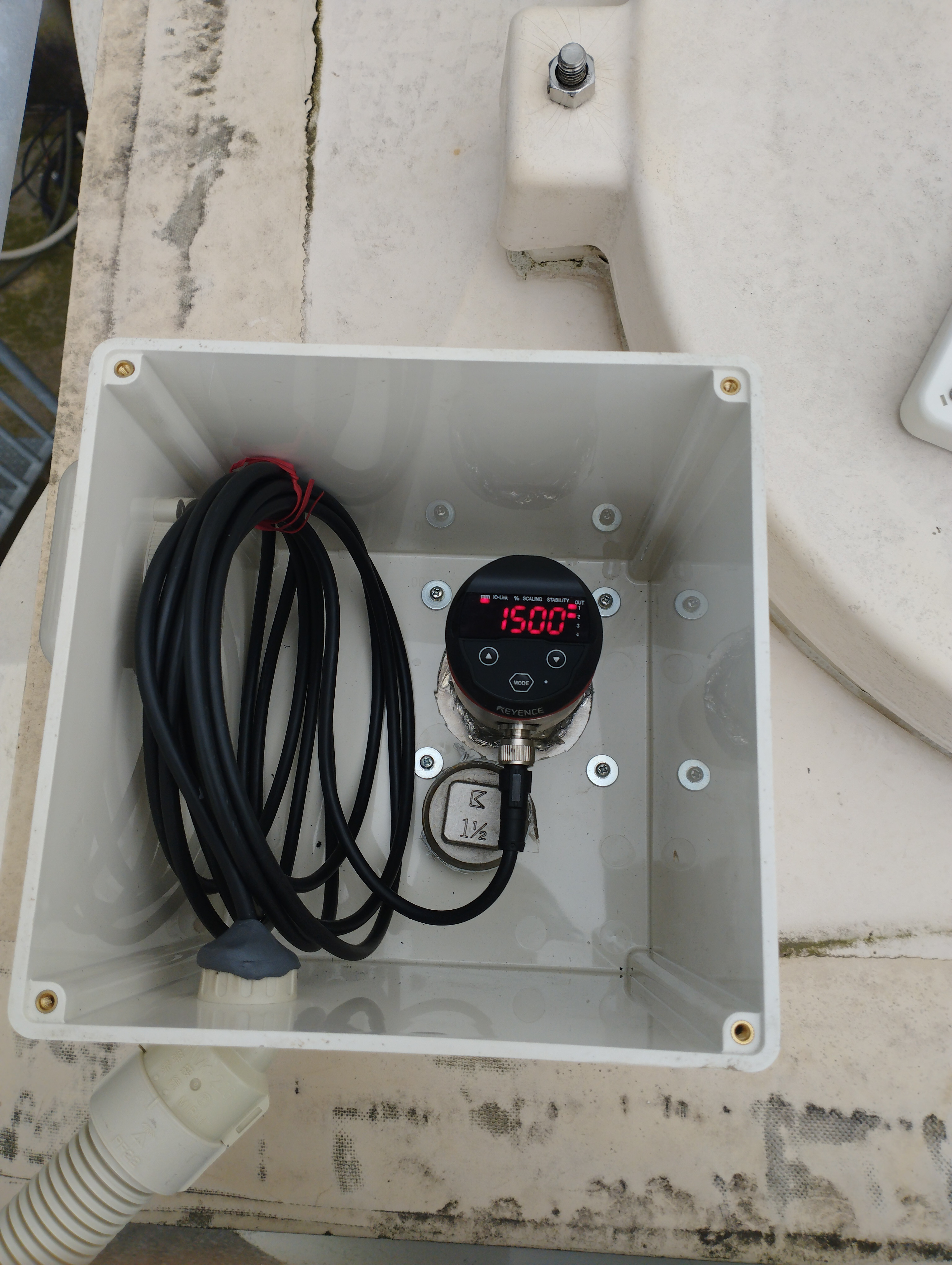

レベルセンサーとタンク間のアダプターは製作し、直射日光と

雨を避けるためにボックスで囲っています。

通気口を設けているので夏の暑い日も安心です。

レベルセンサーに置き換えたところ、浮遊物があっても液面を安定検出し

誤作動の問題が解決しました。

液面の高さをmm単位で調整できるのも優秀です。

他にも油のタンクに施工させていただき、お客様に満足して頂きました。
