製品紹介

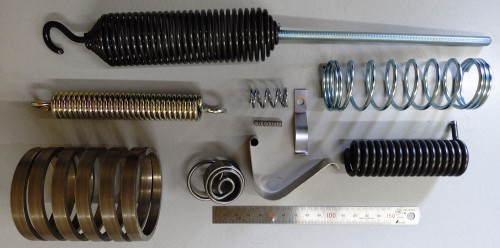

各種ばね
材質：SW-B,C、SWP-A,B、SUS304-wp
※SWOSC-V等協力会社にて製作可能
線径：Φ0.2～Φ12
※Φ12より太い線径も協力会社にて製作可能
材質：SW-B,C、SWP-A,B、SUS304-wp
※SWOSC-V等協力会社にて製作可能
線径：Φ0.2～Φ12
※Φ12より太い線径も協力会社にて製作可能
● 押しばね

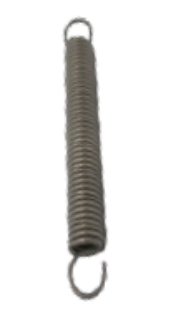

● 引きばね
● トーションばね

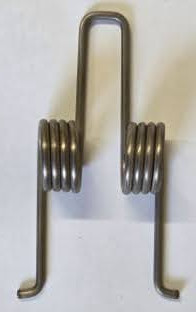

● ダブルトーションばね

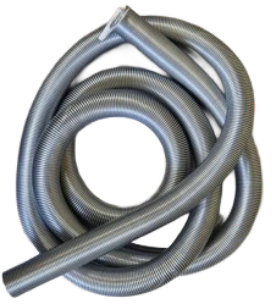

● 長巻

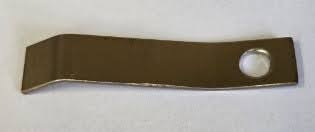

● 板ばね

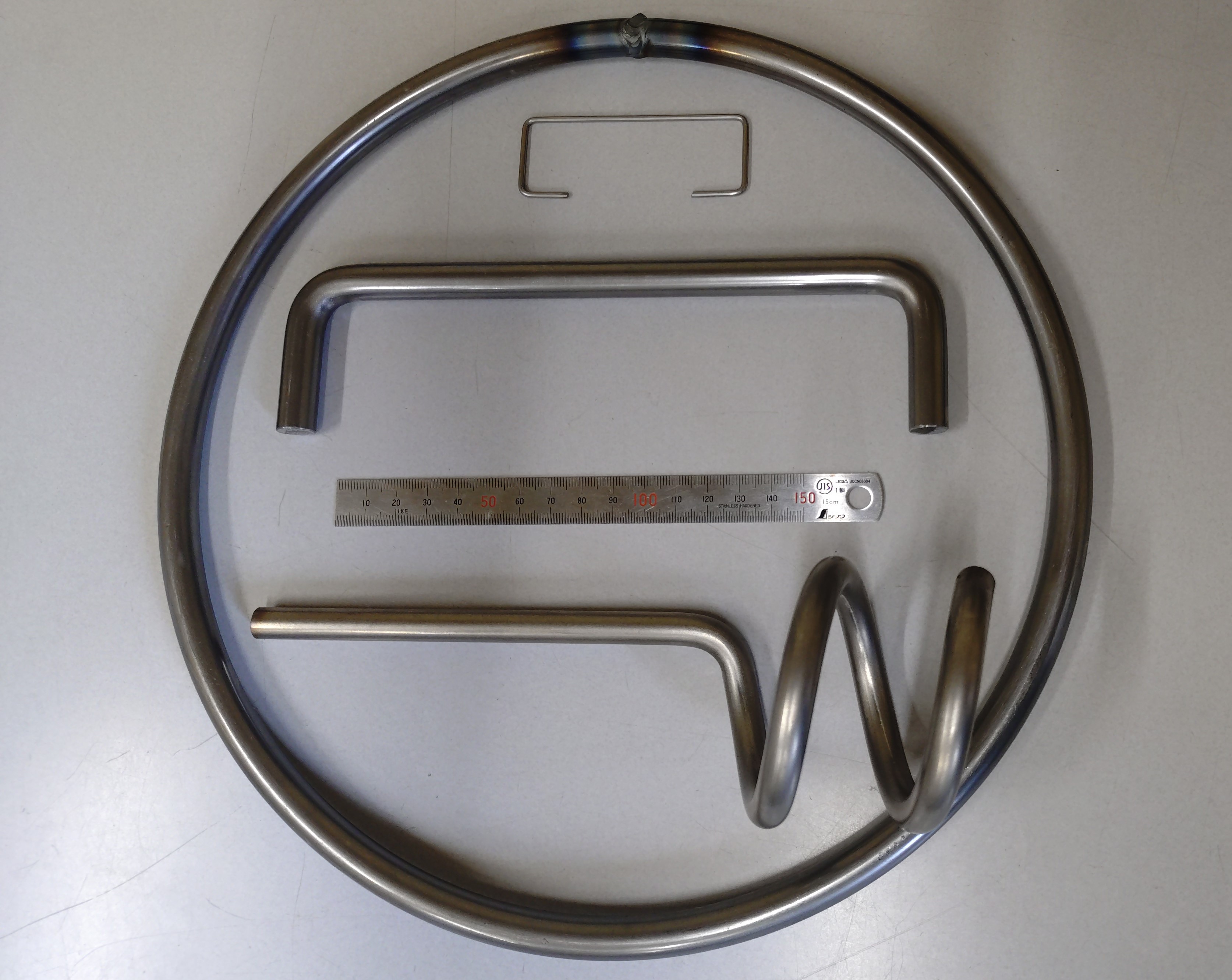

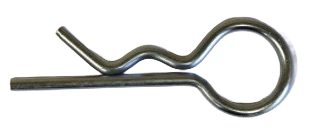

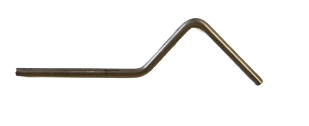

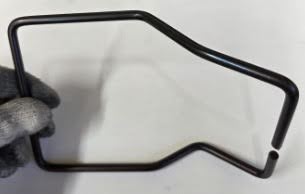

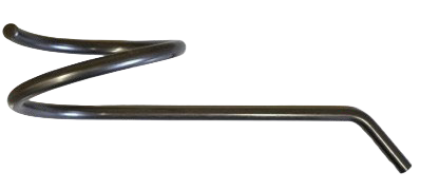

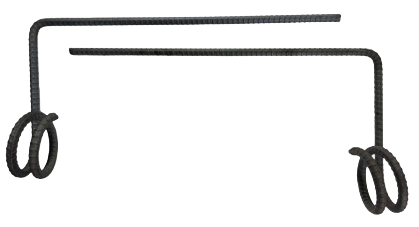

線材加工品
ばね材以外にもSS,SUS、パイプ等加工可能。
人協働ロボットとの連携により、３次元曲げ加工も実現
ばね材以外にもSS,SUS、パイプ等加工可能。
人協働ロボットとの連携により、３次元曲げ加工も実現
3Dプリント品
PLA・ABS・PA12-CFの材質に対応。
最大造形サイズ：270x200x200 mm
省力化装置の設計・開発
● コイリングピッチ装置
テーブルベンダーと既製品の電動シリンダを連携
芯金や治具を換装することで多品種に対応可能な設計
経験の浅い作業者でもピッチと巻数のコントロールが可能
テーブルベンダーと既製品の電動シリンダを連携
芯金や治具を換装することで多品種に対応可能な設計
経験の浅い作業者でもピッチと巻数のコントロールが可能

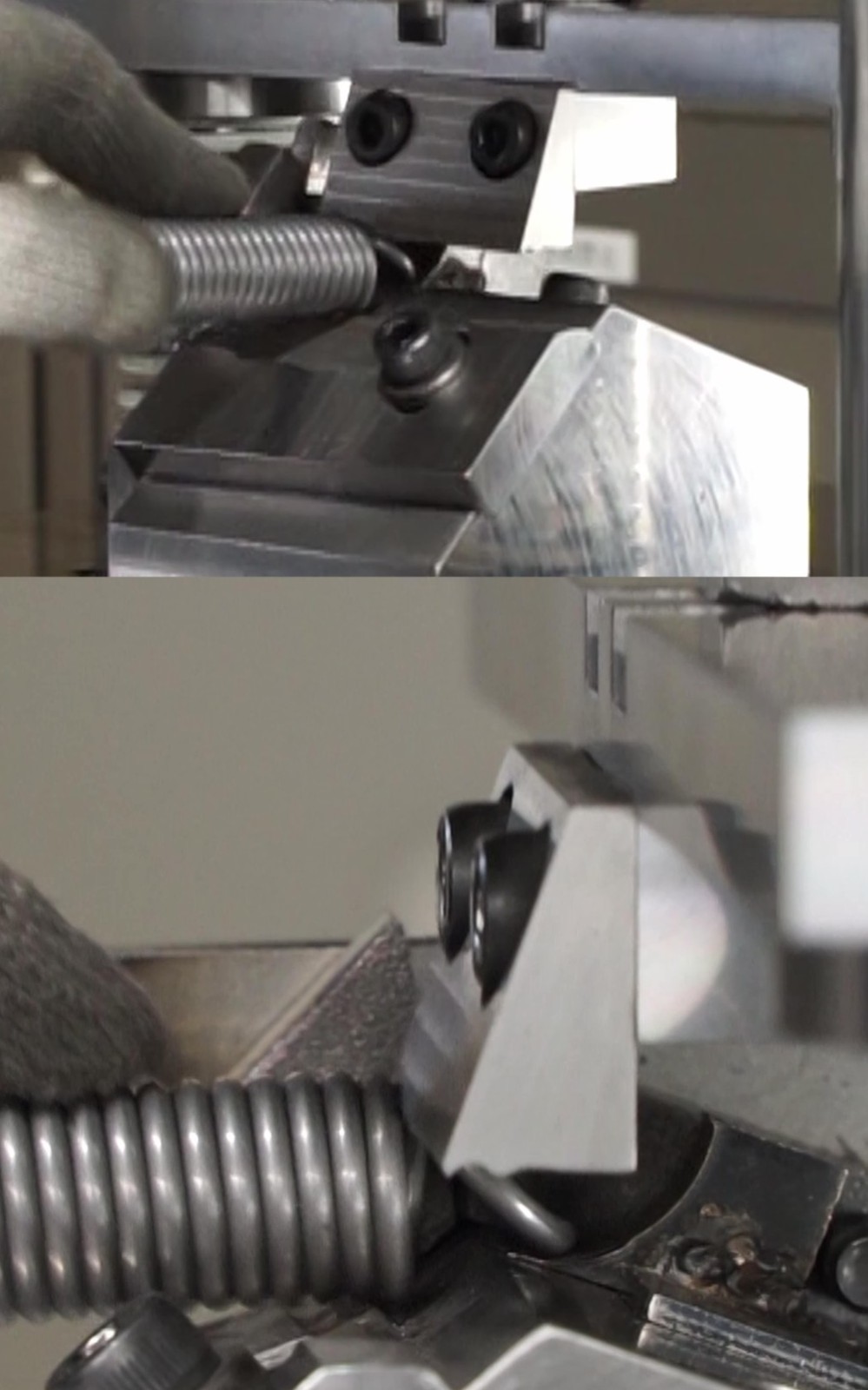

● 引きばねフック加工装置
既製品の電動シリンダと自社設計の型を組み合わせたフック加工機
純正のタブレットによる操作では、起動時間や操作性が悪かったため
自社で操作用ボタンを実装。低コストで作業性が向上。
プレスの押し込み量も設定可能なため、
これまでは職人に依存していた作業が経験の浅い作業者でも可能に。
さらに従来２工程の作業を１工程に短縮でき作業効率UP
既製品の電動シリンダと自社設計の型を組み合わせたフック加工機
純正のタブレットによる操作では、起動時間や操作性が悪かったため
自社で操作用ボタンを実装。低コストで作業性が向上。
プレスの押し込み量も設定可能なため、
これまでは職人に依存していた作業が経験の浅い作業者でも可能に。
さらに従来２工程の作業を１工程に短縮でき作業効率UP

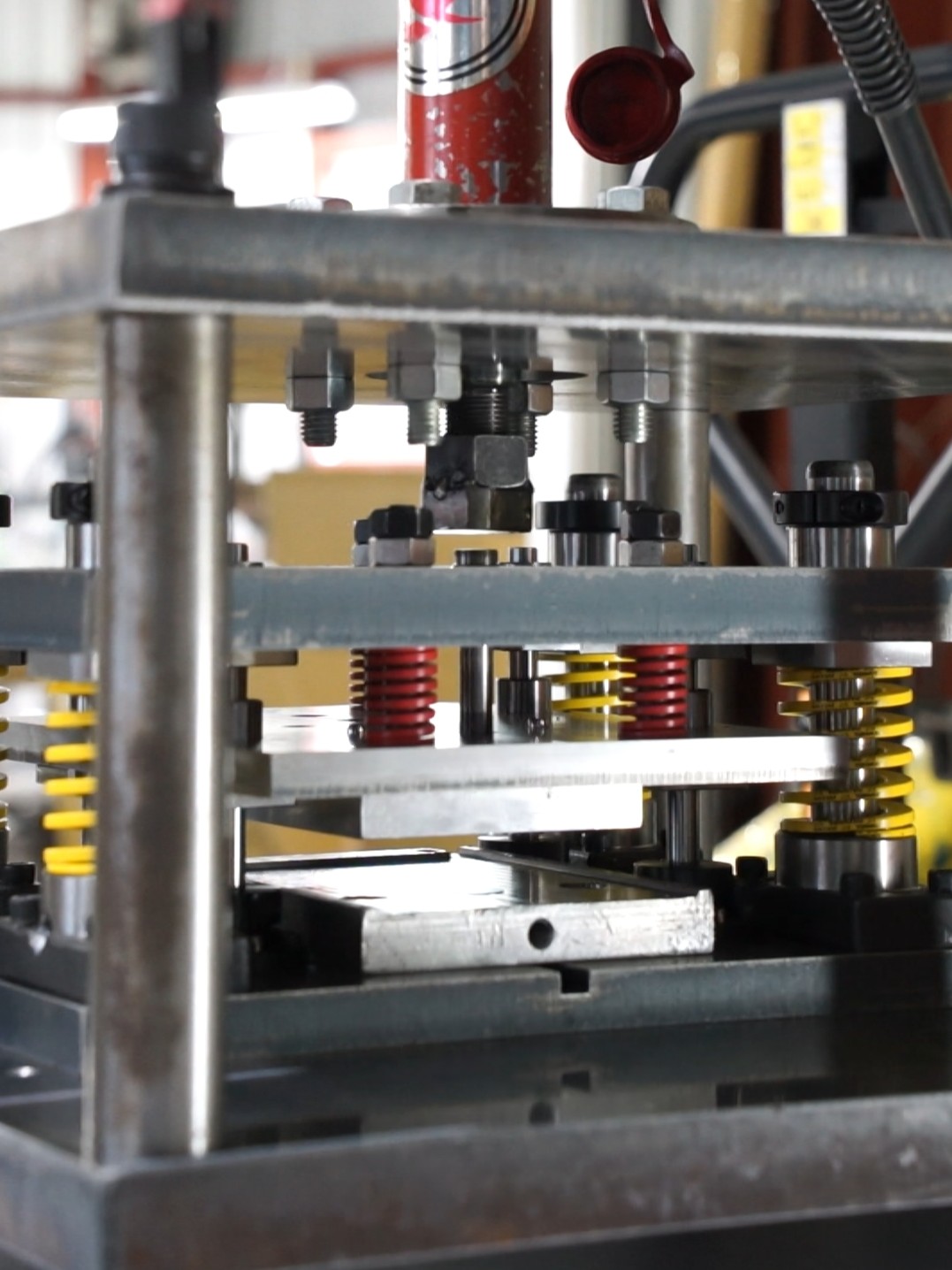

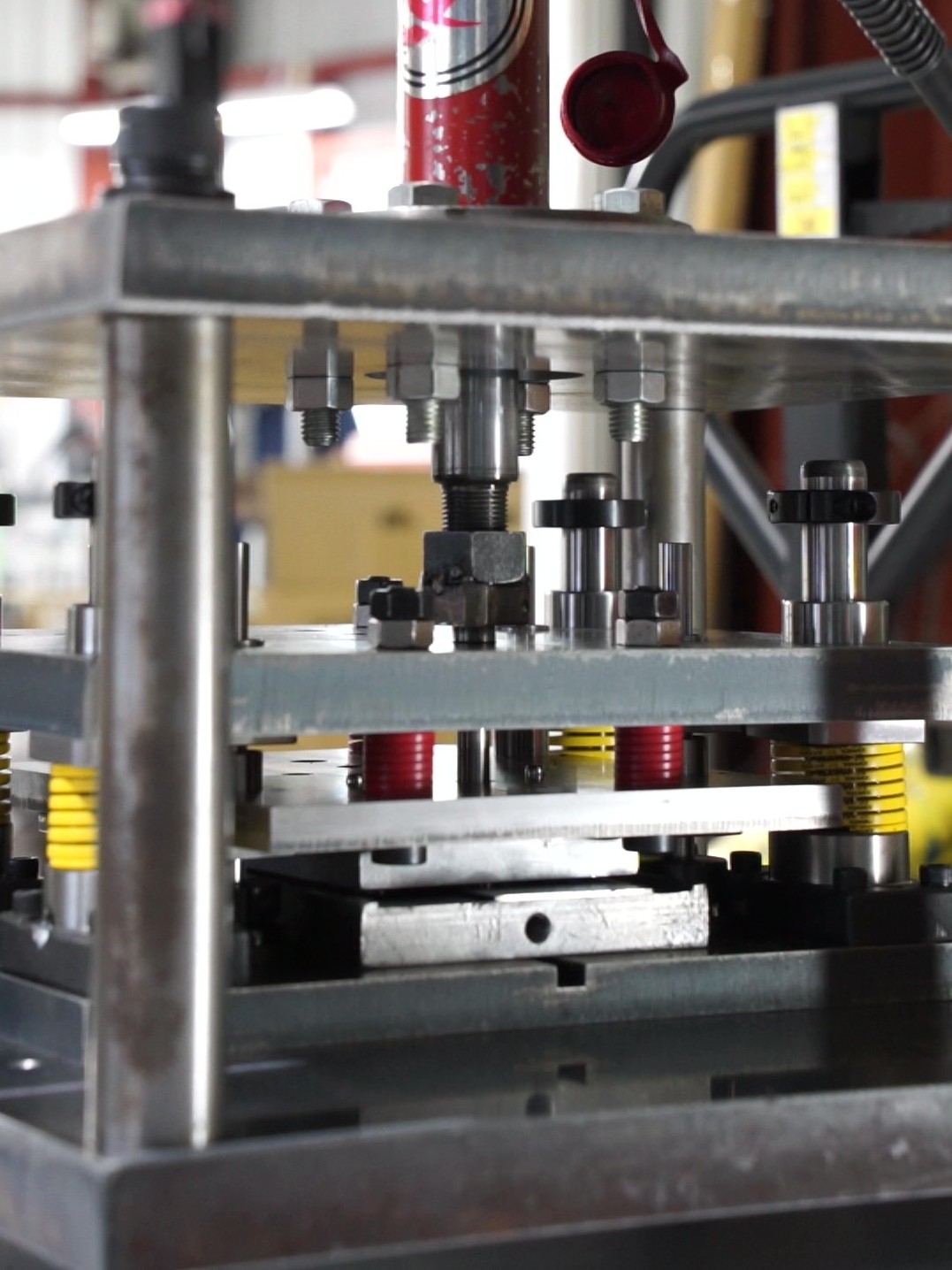

● 油圧パンチ
油圧シリンダを利用した穴開け加工装置
パンチの交換で様々な穴サイズに対応できるよう自社設計
油圧シリンダのON/OFFで金属プレートへの穴開けが可能
ベーナイト鋼、リボン鋼への穴加工が
以前のボール盤+超硬ドリルより格段に改善
油圧シリンダを利用した穴開け加工装置
パンチの交換で様々な穴サイズに対応できるよう自社設計
油圧シリンダのON/OFFで金属プレートへの穴開けが可能
ベーナイト鋼、リボン鋼への穴加工が
以前のボール盤+超硬ドリルより格段に改善

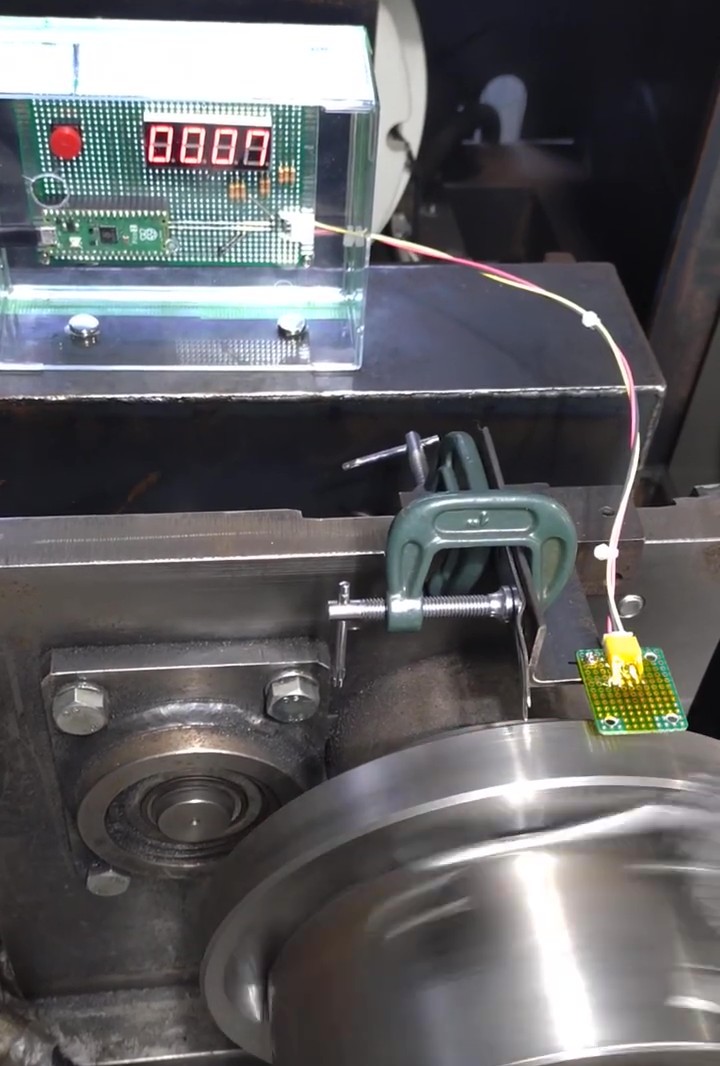

● 芯金式コイリングマシン用 巻数カウンタ
自社製の芯金式コイリングマシンに巻数カウンタを実装
マイコンを搭載した基板の設計からカウント用プログラムまで自社製
自社製の芯金式コイリングマシンに巻数カウンタを実装
マイコンを搭載した基板の設計からカウント用プログラムまで自社製
自動化装置の設計・開発

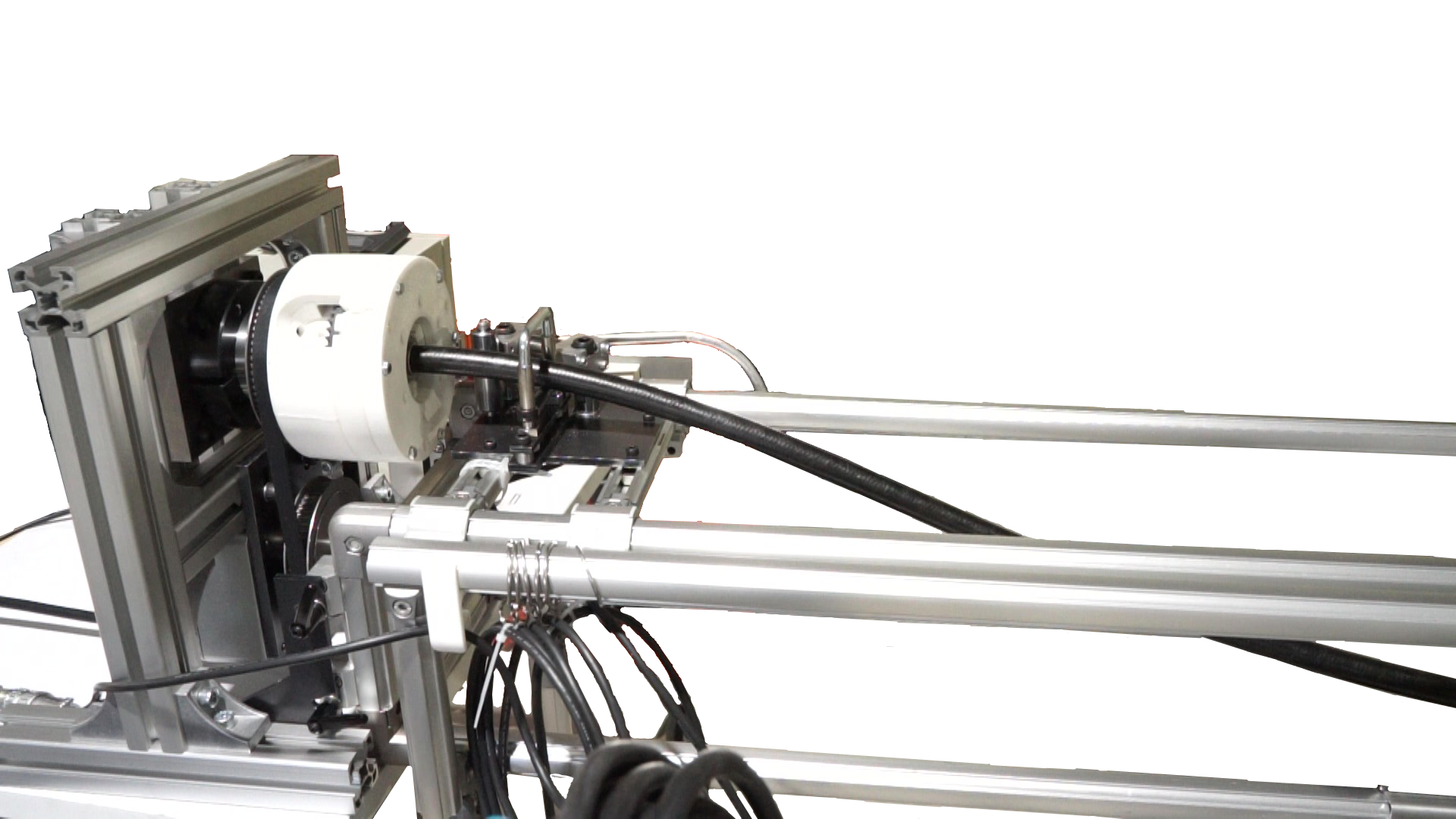

● 油圧ホースのスパイラル保護チューブ巻付装置
「２人がかりの作業を１人でできるようにしたい」を実現
駆動部の構成からチャック部の設計まで自社設計
チャックで掴んだホースをモーターで回転させることで
１人分の作業を機械に代替することが可能
「２人がかりの作業を１人でできるようにしたい」を実現
駆動部の構成からチャック部の設計まで自社設計
チャックで掴んだホースをモーターで回転させることで
１人分の作業を機械に代替することが可能
