高圧電気設備機器更新工事
今回は年次点検・停電工事に伴う高圧電気設備機器の更新工事です。
ZCT(零相変流器)、CT(計器用変流器)の取り替えです。

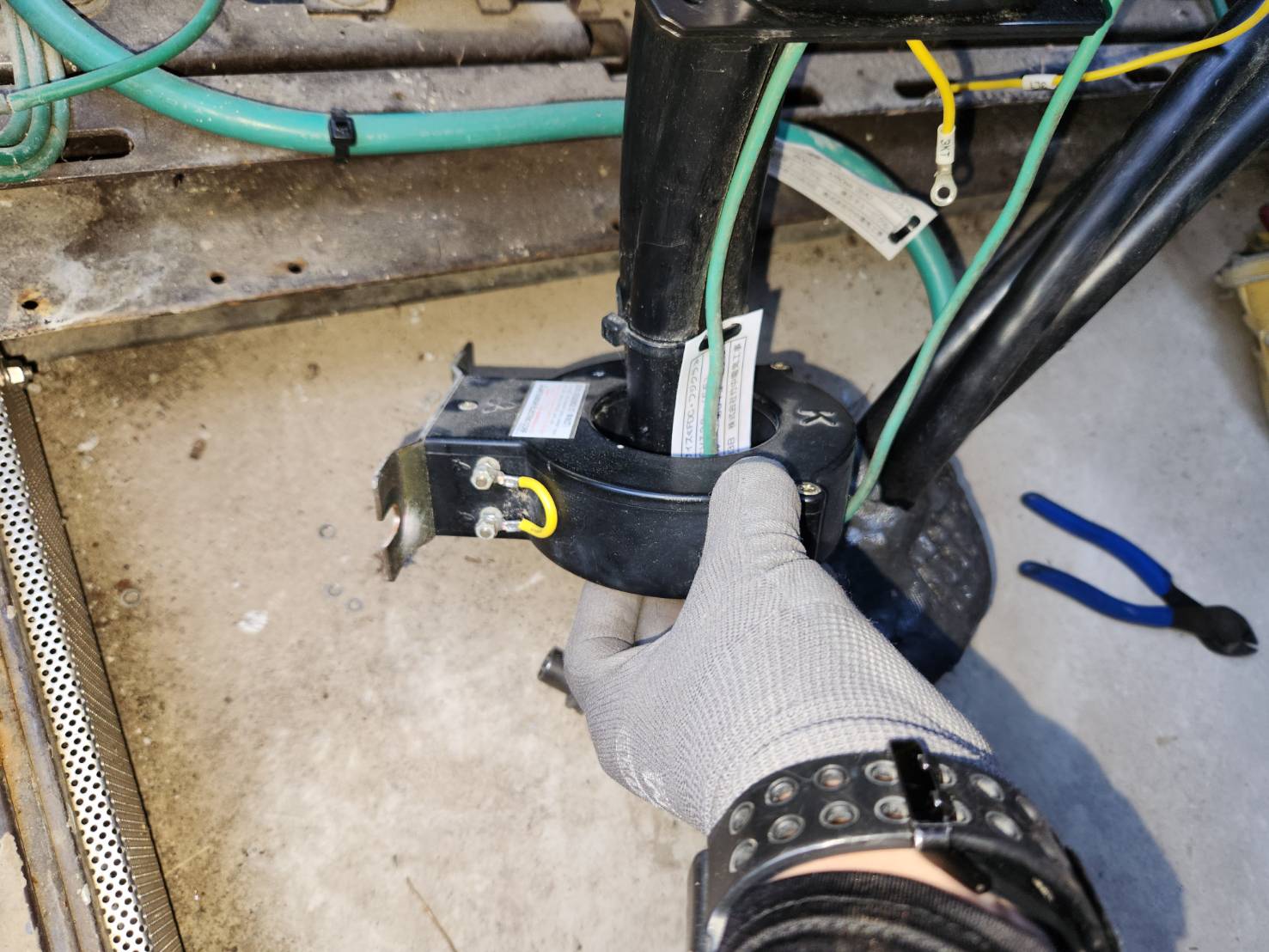

この黒い輪っかの機器がZCTです。
ZCTの取替と言っても、今回は高圧ケーブルは触りません。
高圧ケーブルにくぐっているZCTは撤去できません。
なので更新後も影響のないように機器内を短絡させて残置です。

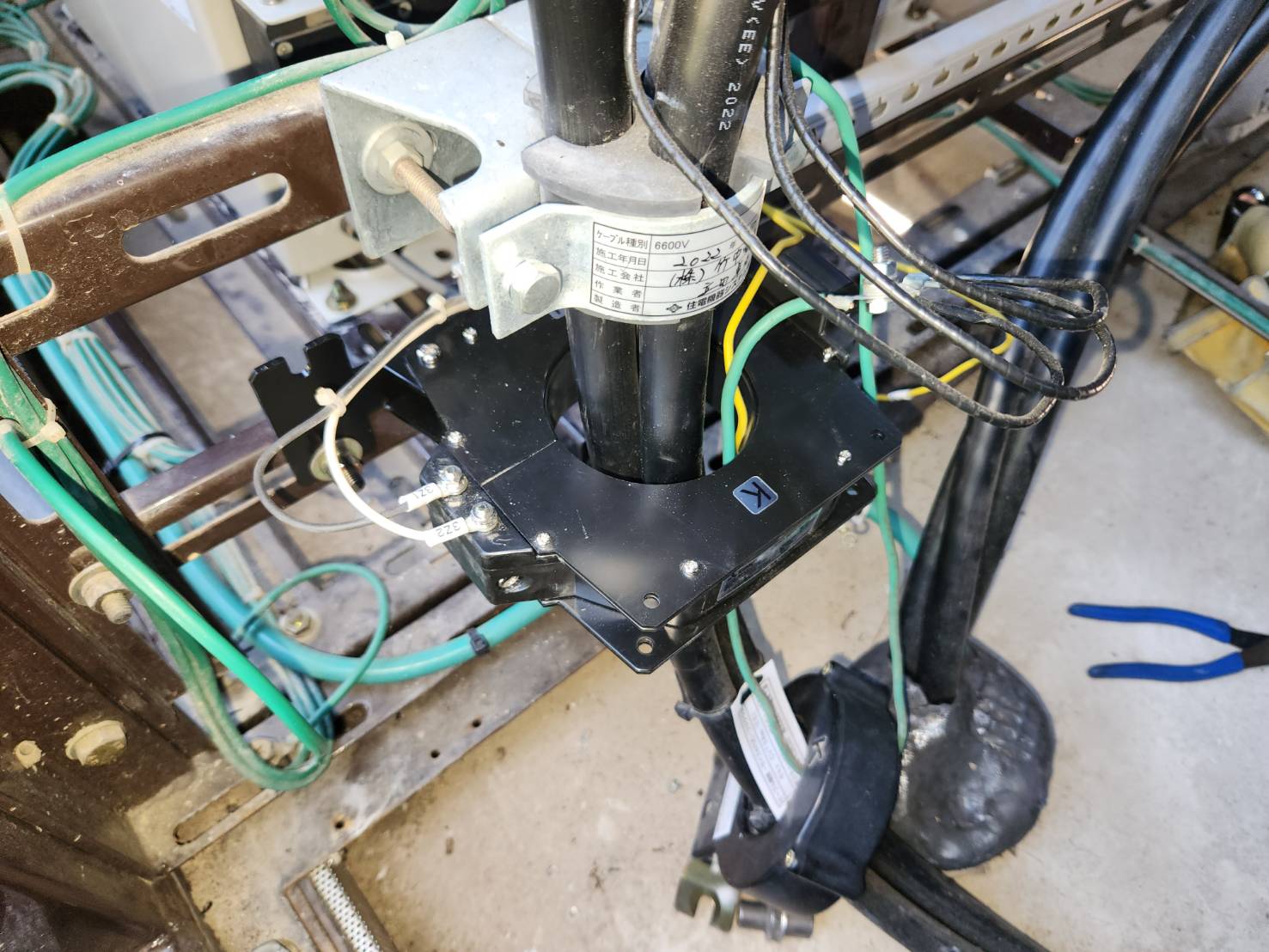

新しいZCTです。
その下にあるのが古いZCTです。

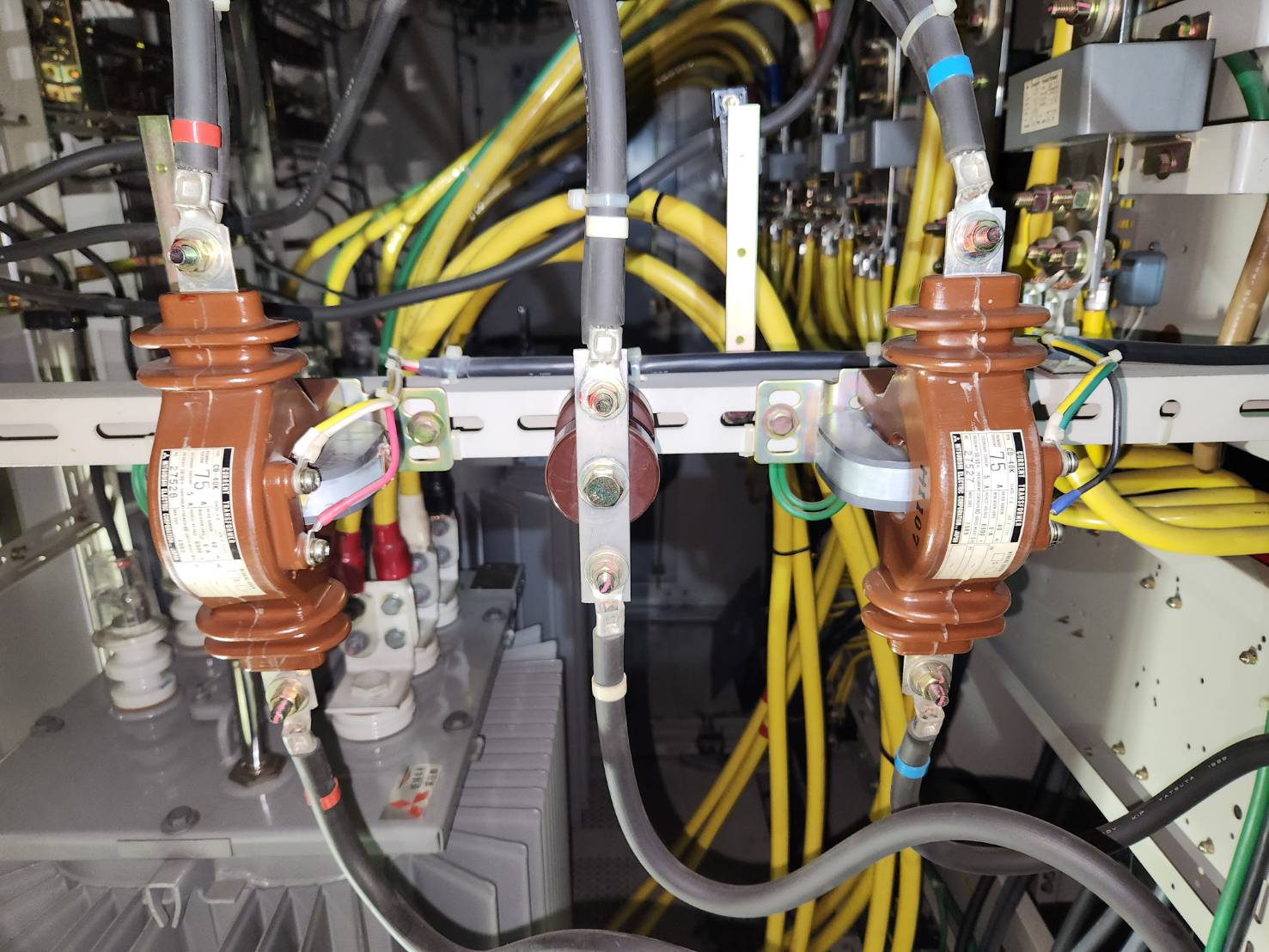

こちらはCTです。
この機器で過電流などの異常状態を検知して遮断器を作動させる重要な機器です。
日々仕事があることに感謝です。
