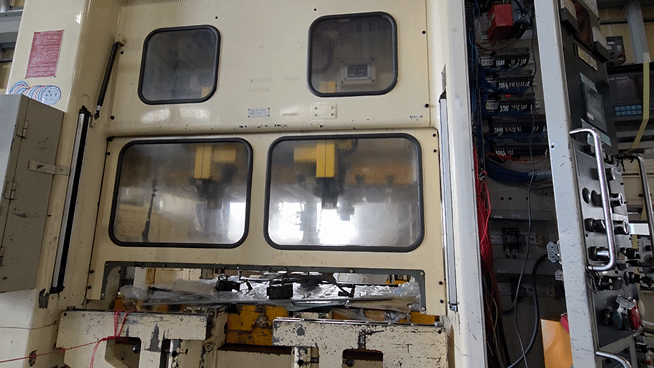

今回はアイダエンジニアリング製PMX-200(1993年製)にて使用していた富士電機製PLCから三菱製PLC及びタッチパネルの交換工事を行いました！

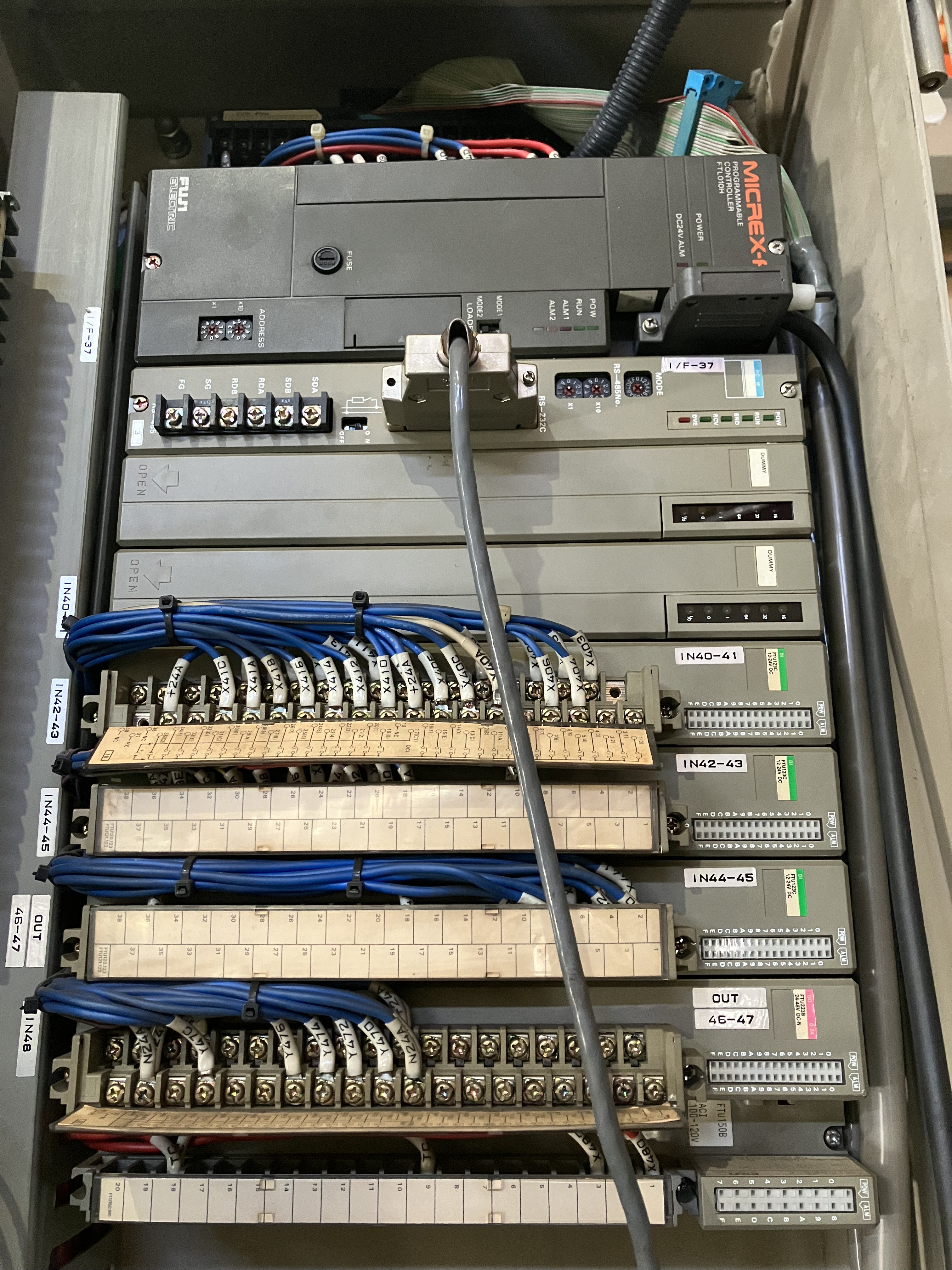

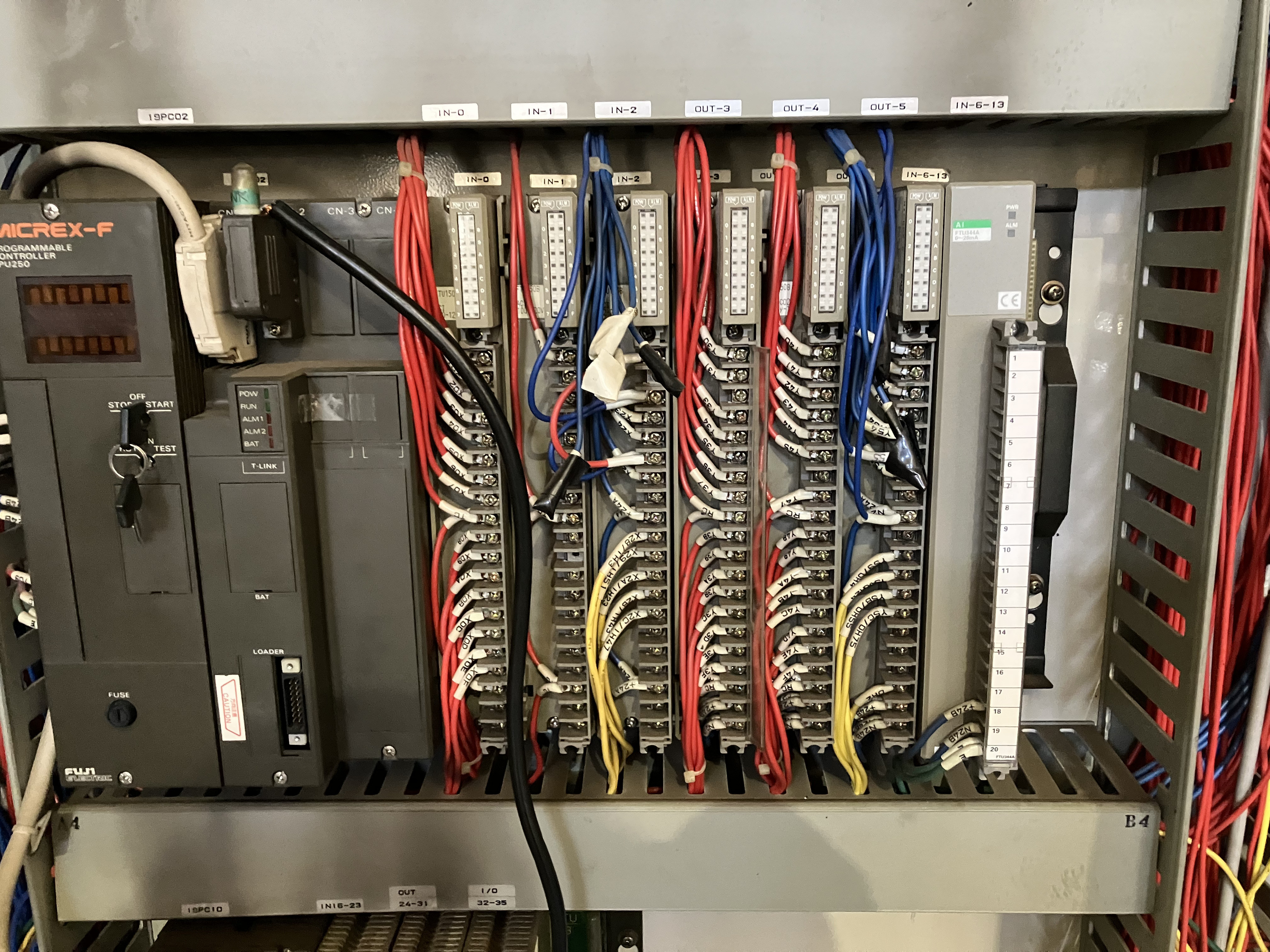

富士電機製のPLCはFPU250というかなり特殊なPLCを用いておりました。

(普段はFPBかと思われますが･･･)

理由を聞いてみたところ、どうやらこちらの機械は元々展示品の機械だったようで

それを新古品のように購入したとの事でした。

FPU250からメモリ異常が発生し運転不可になっていたので最初はメモリ異常を解除すべく通信を行っておりましたが

通信エラーが相次ぎ接続出来ませんでした。

富士電機に問い合わせてみたところ、なんとこちらのFPU250は富士電機が設計･据付まで行う際に用いるPLCとの事。



なので修理は諦めて、三菱製PLCへ更新する工事へ移行しました！



まずは配線方式ですが、必要な信号はIOのみで解決出来るのでCC-LinkにてリモートIOで接続

アナログ入出力ユニットも用いていましたが、こちらはVSモータの回転制御にしか用いていなかった為

直接配線に修正して問題ないと判断しました。

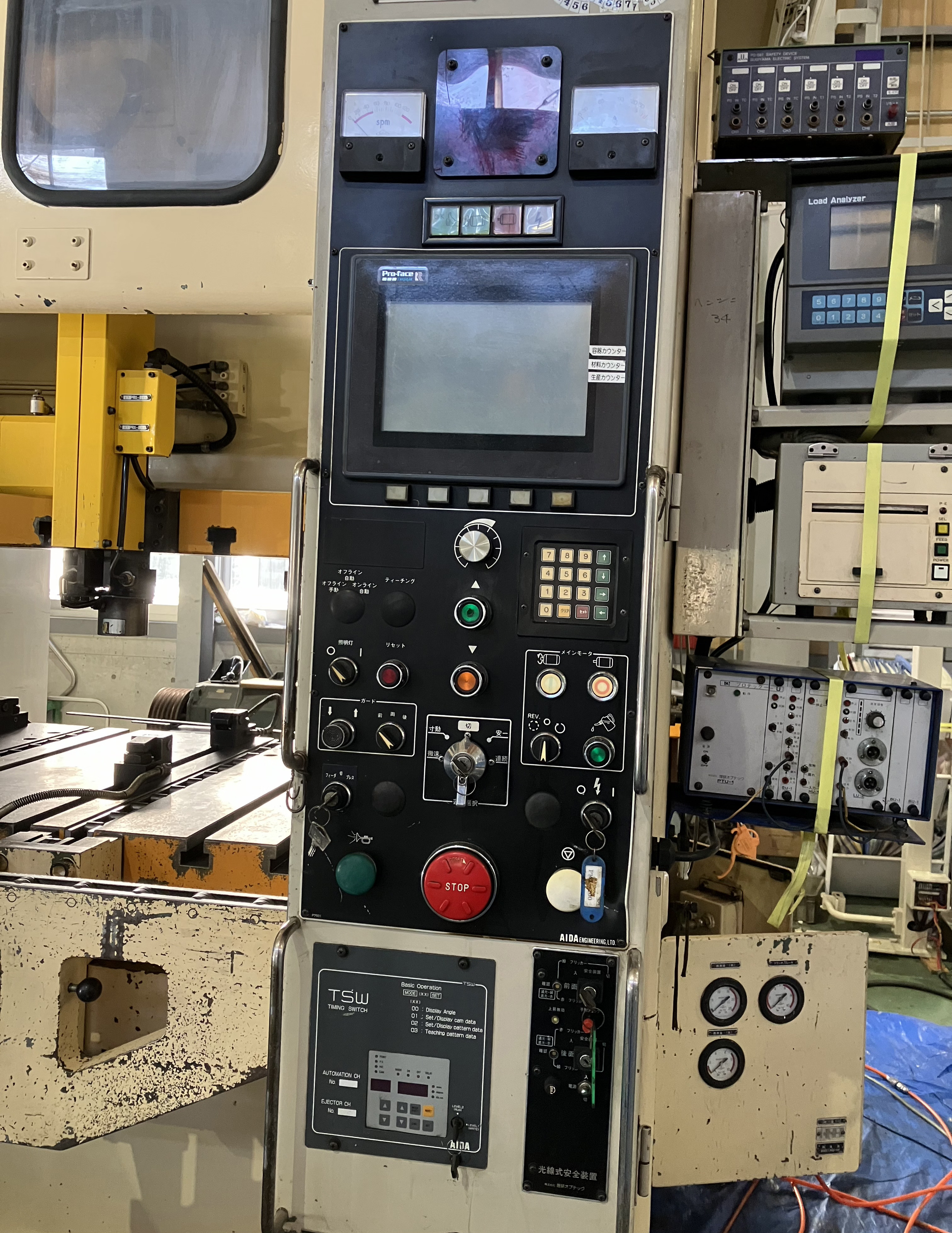

タッチパネルもPro-Face製でしたが、三菱製のタッチパネルのほうが作りやすいので

三菱製で新たに作成しました！



PLCプログラムは取説に記載していたのでこちらを参考にし作成。

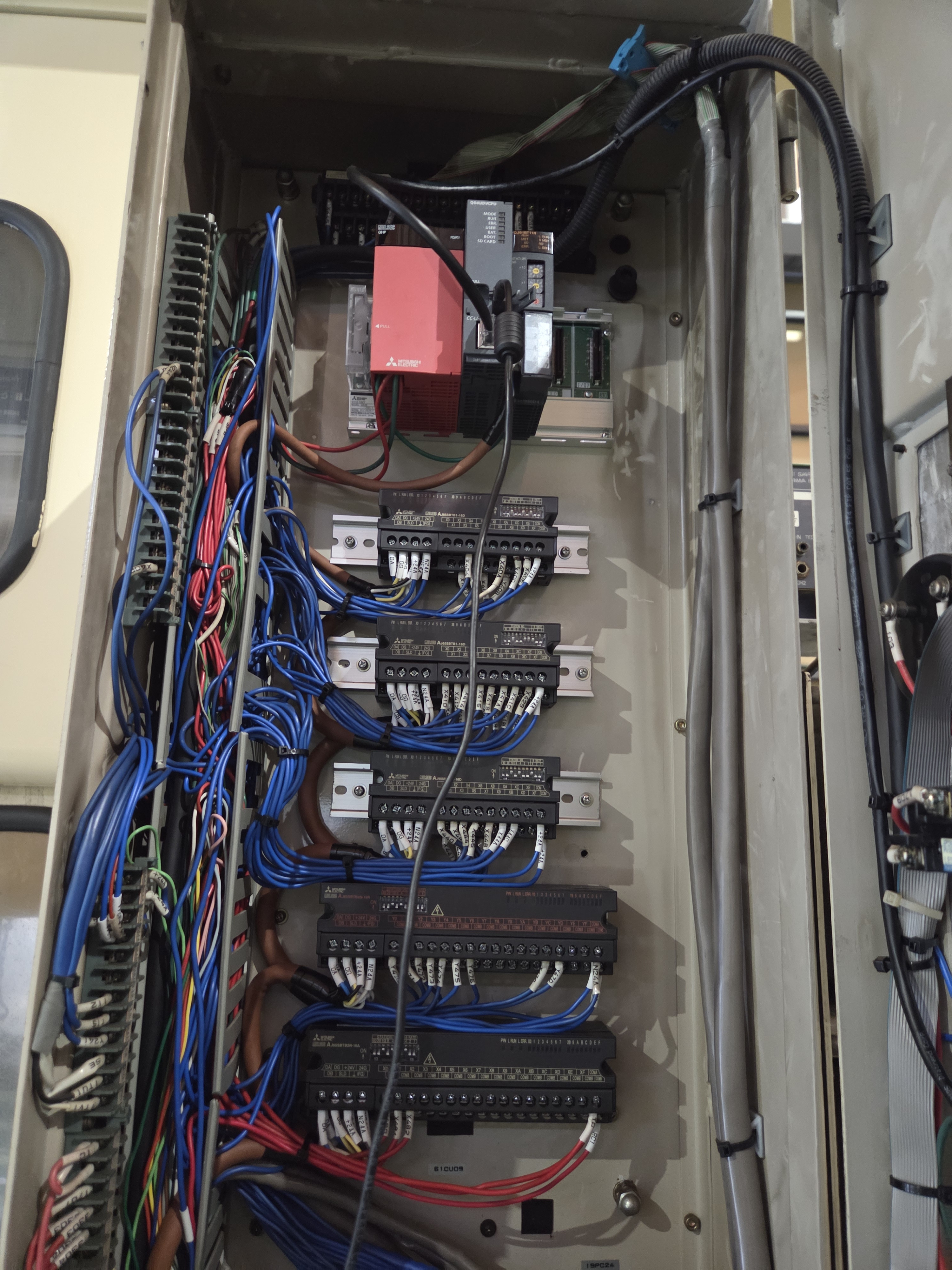

後はベースユニットに電源･CPU･CC-Linkユニットを取り付けて

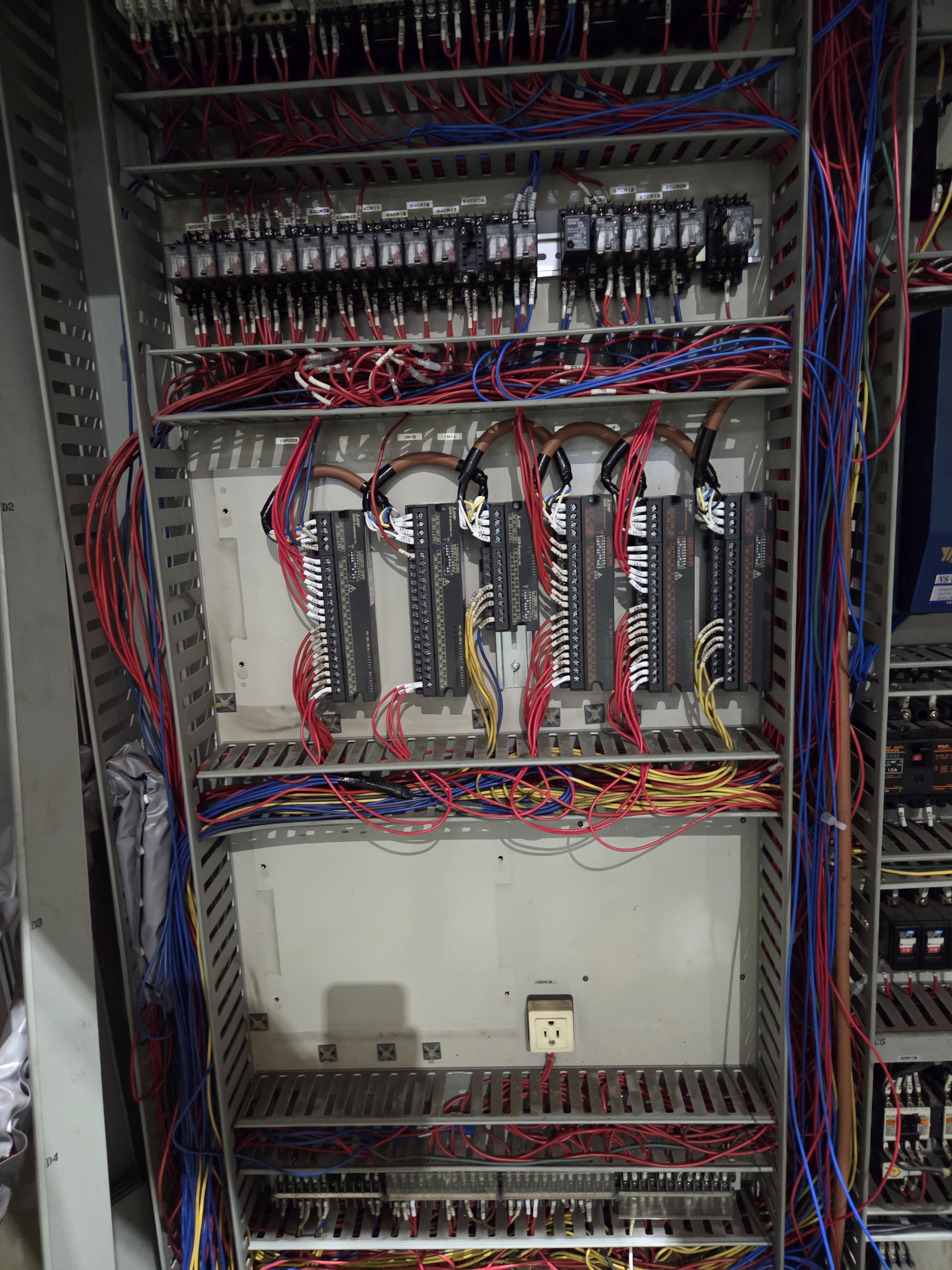

リモートIOも取り付けて配線！

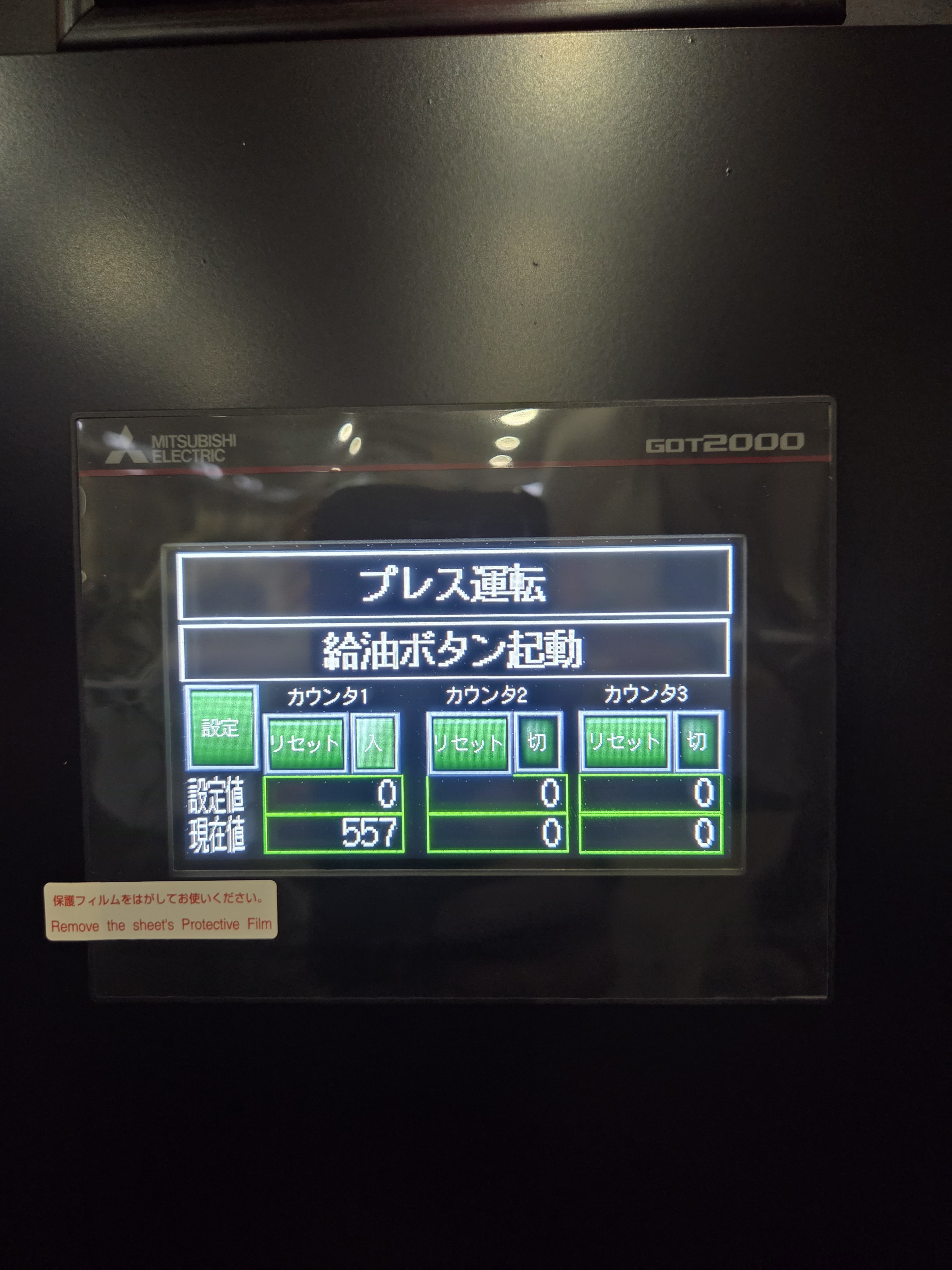

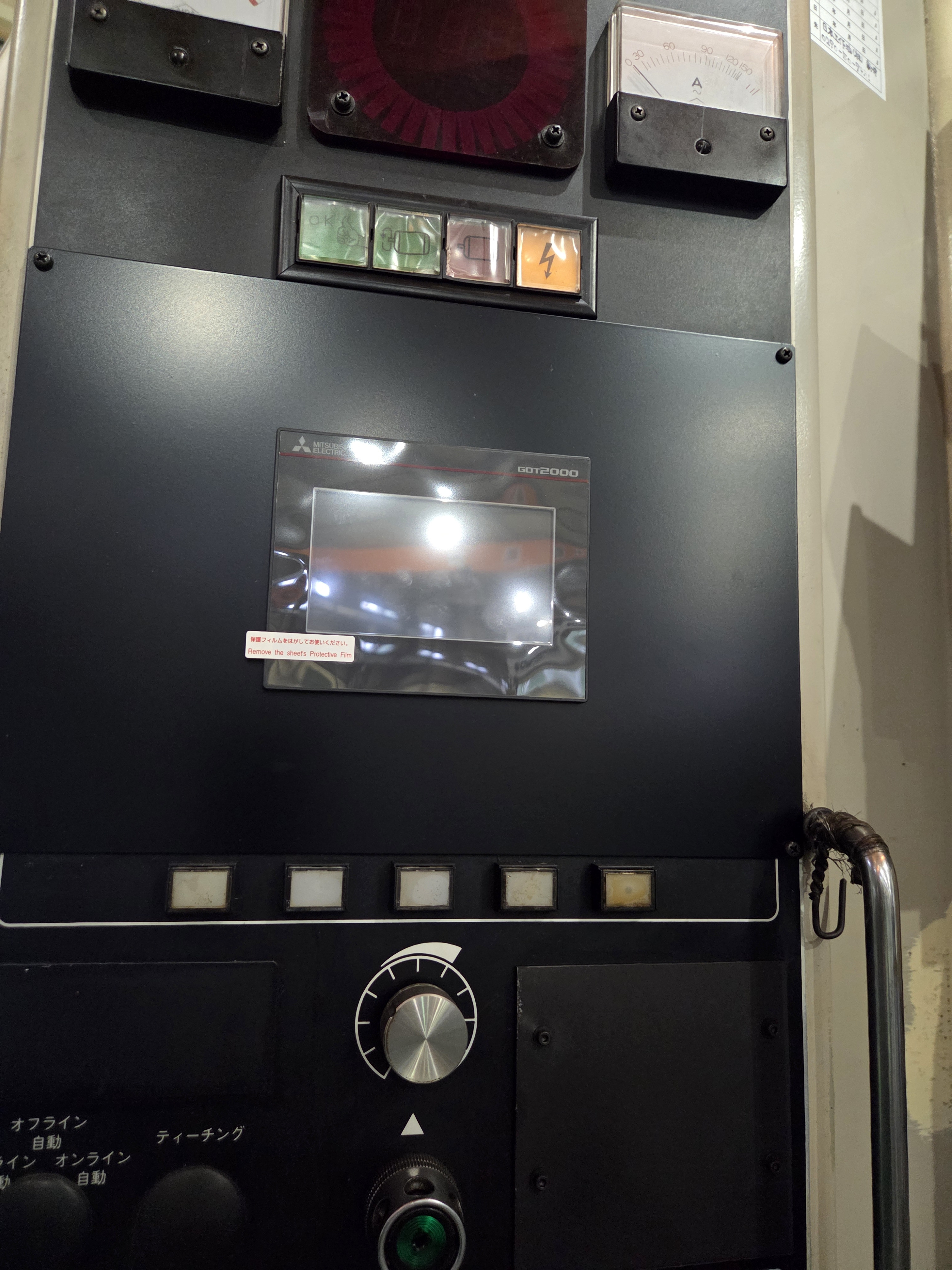

最後にタッチパネルを付け替えて、通信用のEthernetケーブルで接続して取り付け完了！



プログラムも机上論と実際の稼働は異なる場合が多いのがこの業界。。。

その度に修正して、無事に稼働確認！
